LoRa系列設置軟件：http://www.lifj.com.cn/Download/693.html
TCP232-TES串口及網絡調試助手軟：http://www.lifj.com.cn/Download/27.html
102說明書：http://www.lifj.com.cn/Download/905.html
102硬件設計手冊：http://www.lifj.com.cn/Download/809.html

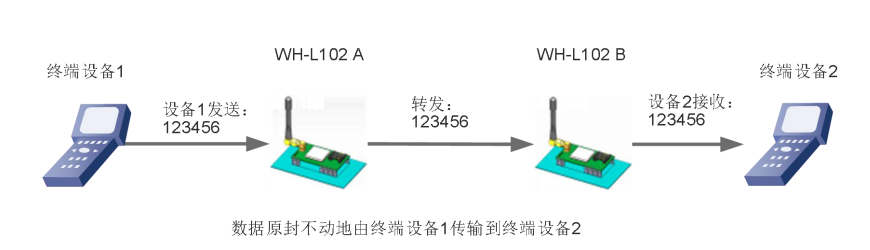

使用RS232串口線分別將LoRa數傳終端A、B接入串口設備（以PC機代替），給LoRa數傳終端裝上天線，然后給LoRa數傳終端上電。
硬件連接
實現點對點通訊發(fā)送方和接收方需滿足 3 個條件： l
速率等級相同（SPD） l
信道一致（CH） l
目標地址相同（ADDR）或為廣播地址（65535）
本例采用如下參數進行設置：
表 1 參數
參數 |
LoRa數傳終端A |
LoRa數傳終端B |
速率等級-SPD |
10 |
10 |
信道-CH |
72 |
72 |
目標地址-ADDR |
888 |
888 |

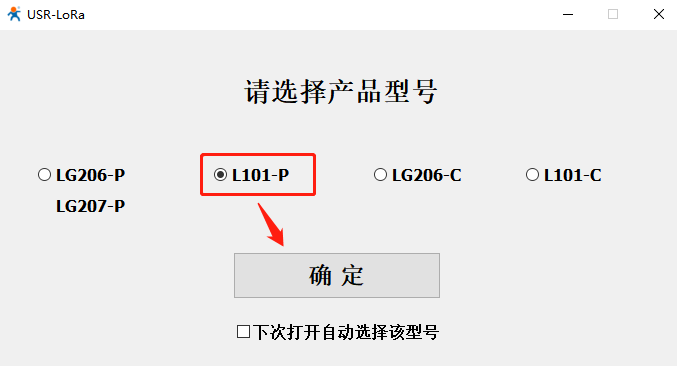

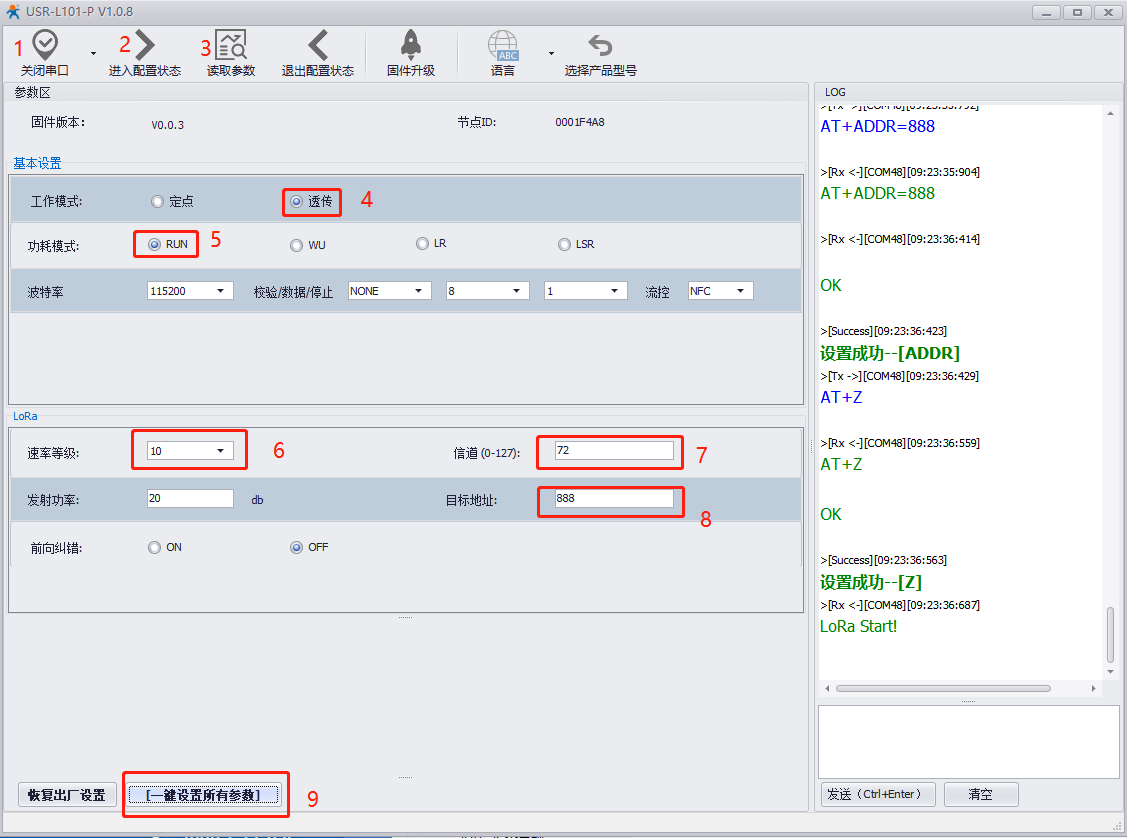

打開LoRa設置軟件（102-P設備選擇L101-P打開軟件），依次點擊打開串口(選擇A、B對應的串口號，串口參數：115200,None，8,1,NFC)、進入配置狀態(tài)、讀取參數、配置上表中的參數、一鍵設置所有參數，關閉LoRa設置軟件。
參數設置
注：若提示設置失敗，則重新點擊“一鍵設置所有參數”，再次進行設置；當設置成功后想要再次進行參數修改，需要重新進入配置狀態(tài)。

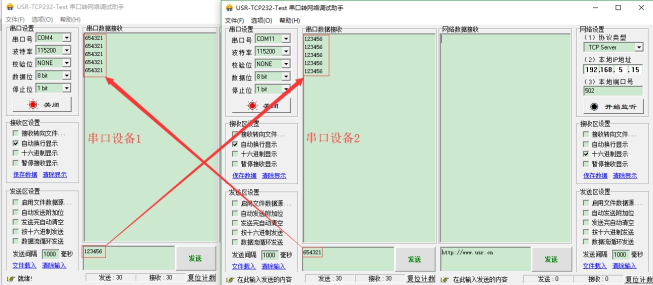

（3）啟動兩個USR-TCP232-Test（模擬串口設備1,2）分別連接LoRa數傳終端A、B的串口，使用串口設備1發(fā)送數據串口設備2可接收數據（反之亦然），通信效果如下圖所示：
數據透傳
