一、測試準備
1、資料下載：
G781說明書：http://www.lifj.com.cn/Download/439.html
G781軟件設計手冊：http://www.lifj.com.cn/Download/440.html
G781設置軟件：http://www.lifj.com.cn/Download/537.html

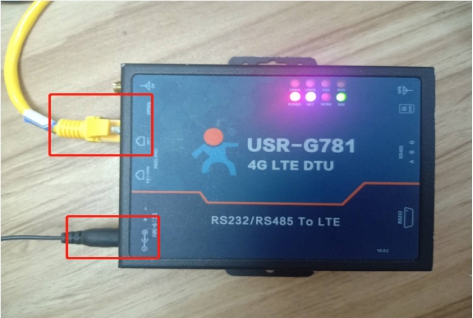

2、硬件連接：

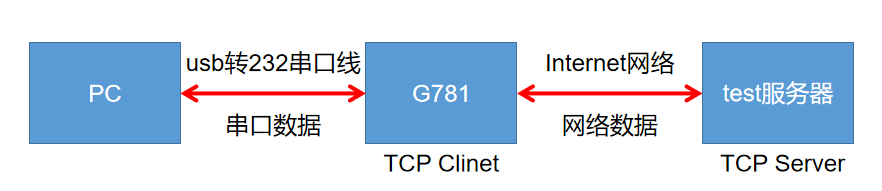

拓撲圖
二、參數設置
方法一：用設置軟件進行設置
1、打開設置軟件，選擇串口號/波特率/校驗/數據/停止位，打開串口

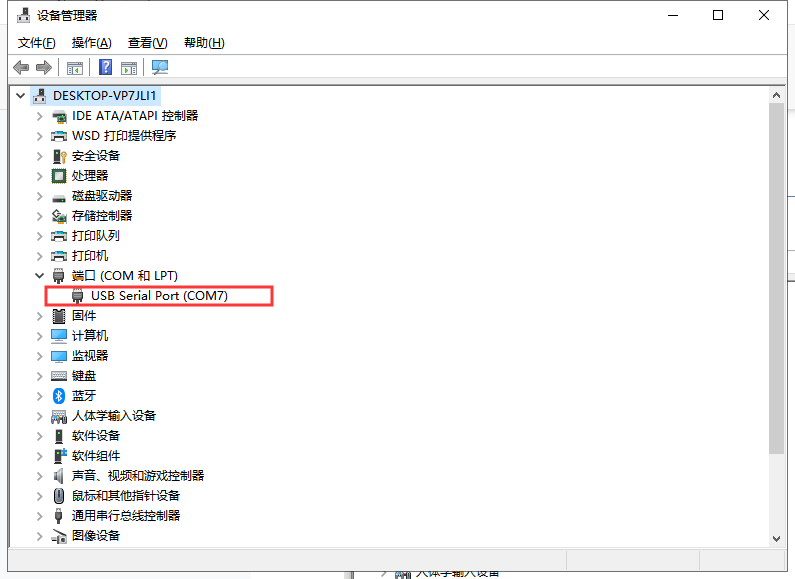

其中串口號可以在電腦的“設備管理器”中查看，見下圖；
波特率等串口參數出廠默認是：115200,n,8,1

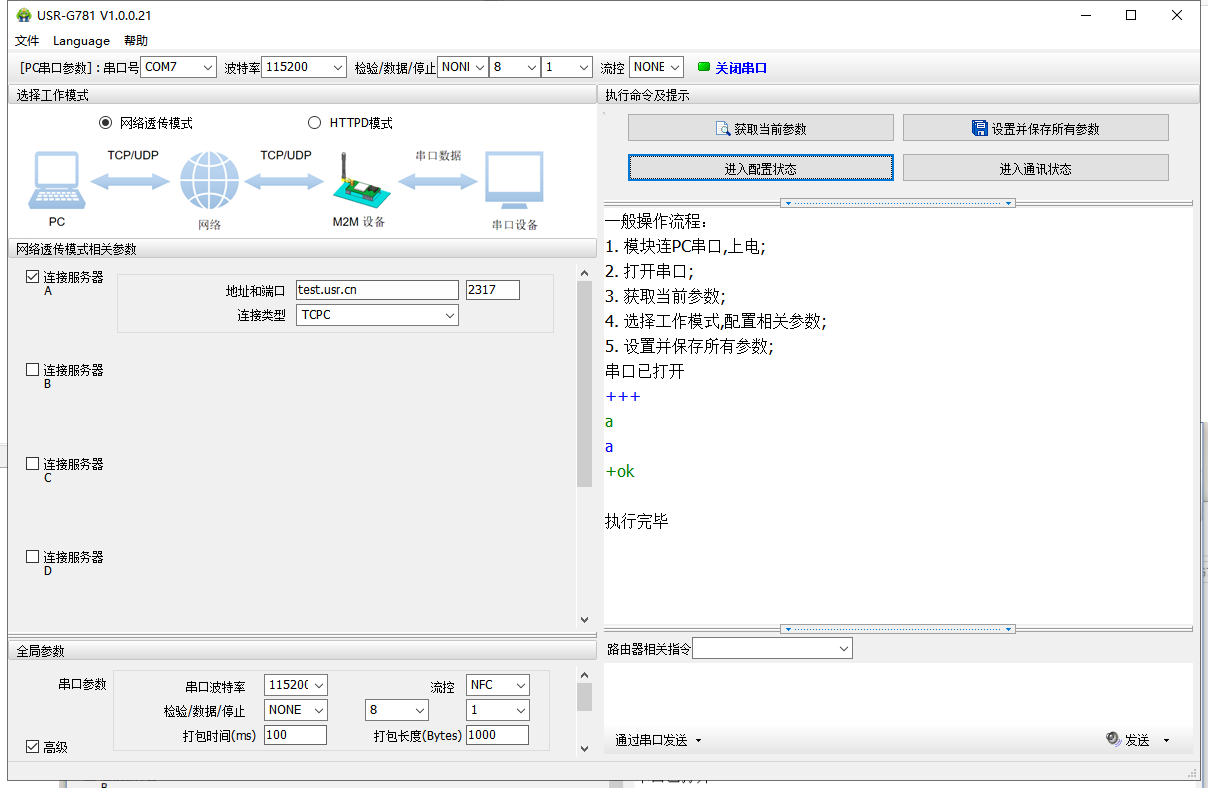

如下，打開串口，點擊進入配置狀態，返回OK則表示成功進入配置狀態。

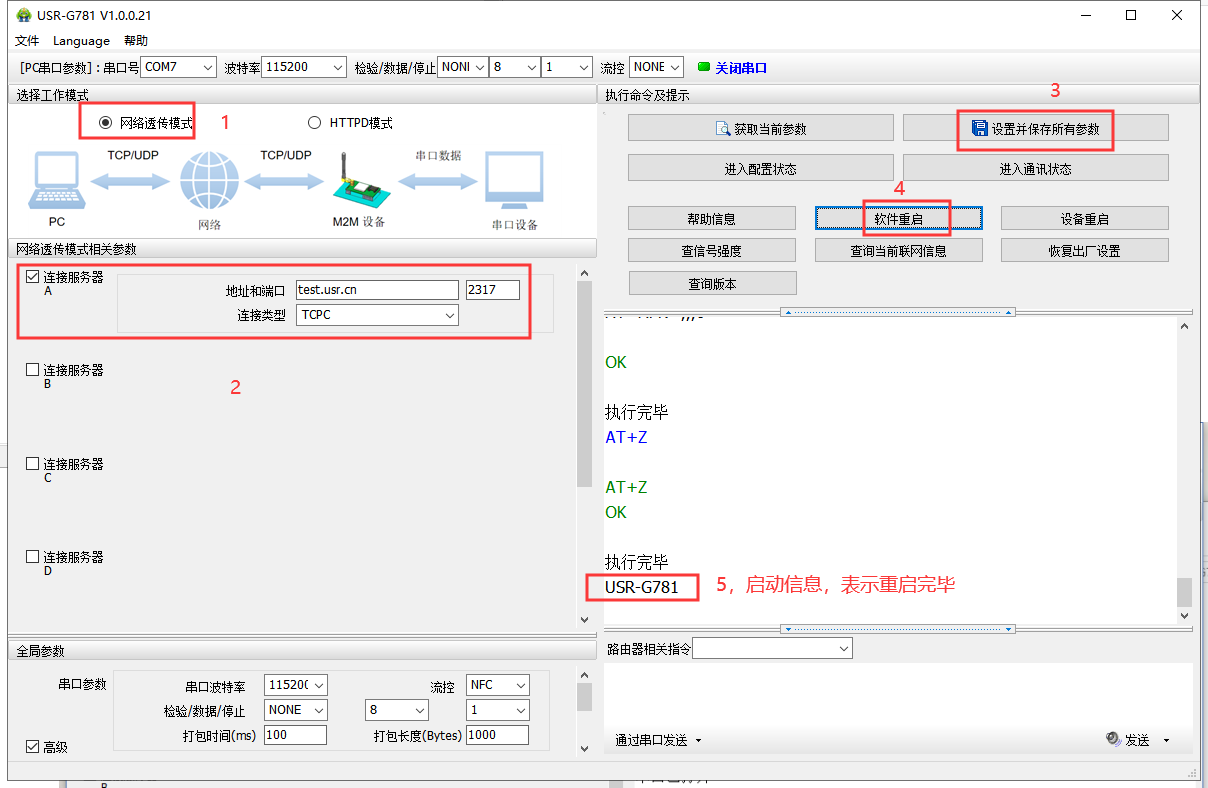

2、修改參數。如下圖所示：
1>設置工作模式為網絡透傳模式
2>勾選連接服務器A，設置地址和端口為test.usr.cn，2317
3>點擊“設置并保存所有參數”
4>點擊“軟件重啟”（默認該按鈕隱藏，點擊進入通信狀態下的虛線可顯示隱藏按鈕）
5>待重啟完畢后會在串口打印USR-G781字樣，表示設備啟動完成。設備上的linkA指示燈常亮，表示socketA建立連接
注意：
點擊進入配置狀態，沒有收到+OK,只有3個+++
原因：
1>先前有修改過串口參數，所以應該用新的串口參數打開串口
2>連接電腦和DTU的串口線有問題或者接觸不良
解決：
1>DTU出廠默認的串口參數是115200,n,8,1;確定打開串口的參數沒有問題
2>如果修改過串口參數，并且忘記了新的參數，那在上電狀態下，按住reload按鍵6s松開，恢復出廠設置，然后用1中的參數重新進入
3>確定串口線和DTU/模塊連接沒有松動或者接觸不良
4>如果還是不行，就換根USB轉RS232/485串口線試試(能解決很多問題)
5>如果還是不行，將硬件接線拍照給技術支持看看
方法二：通過內置網頁進行設置
1. 781進入內置網頁
PC通過781LAN進入內置網頁案例：http://www.lifj.com.cn/Faq/403.html

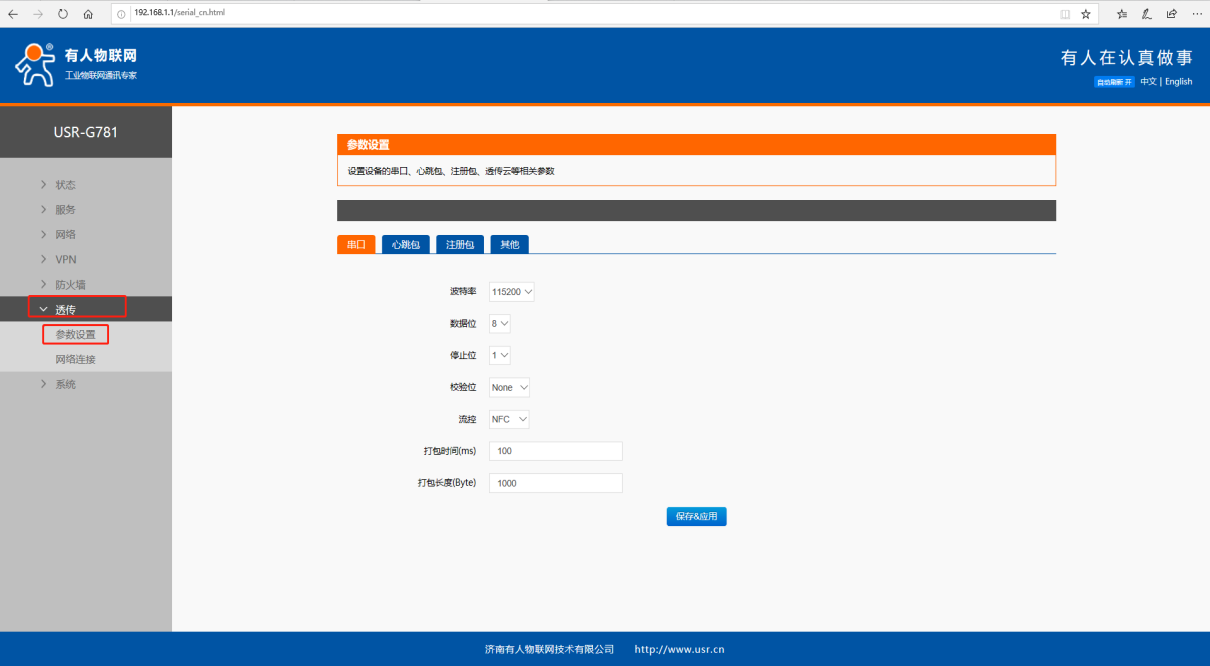

2. 在內置網頁--透傳--參數設置中查看
波特率等串口參數出廠默認是：115200,8,1,n

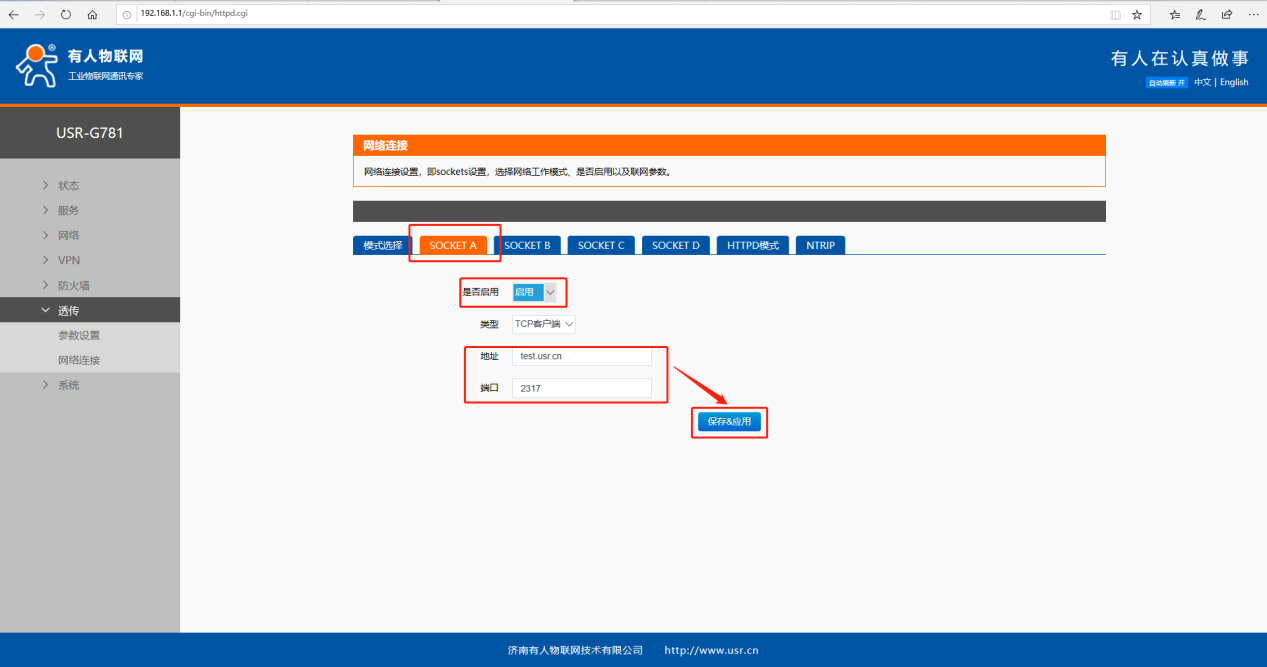

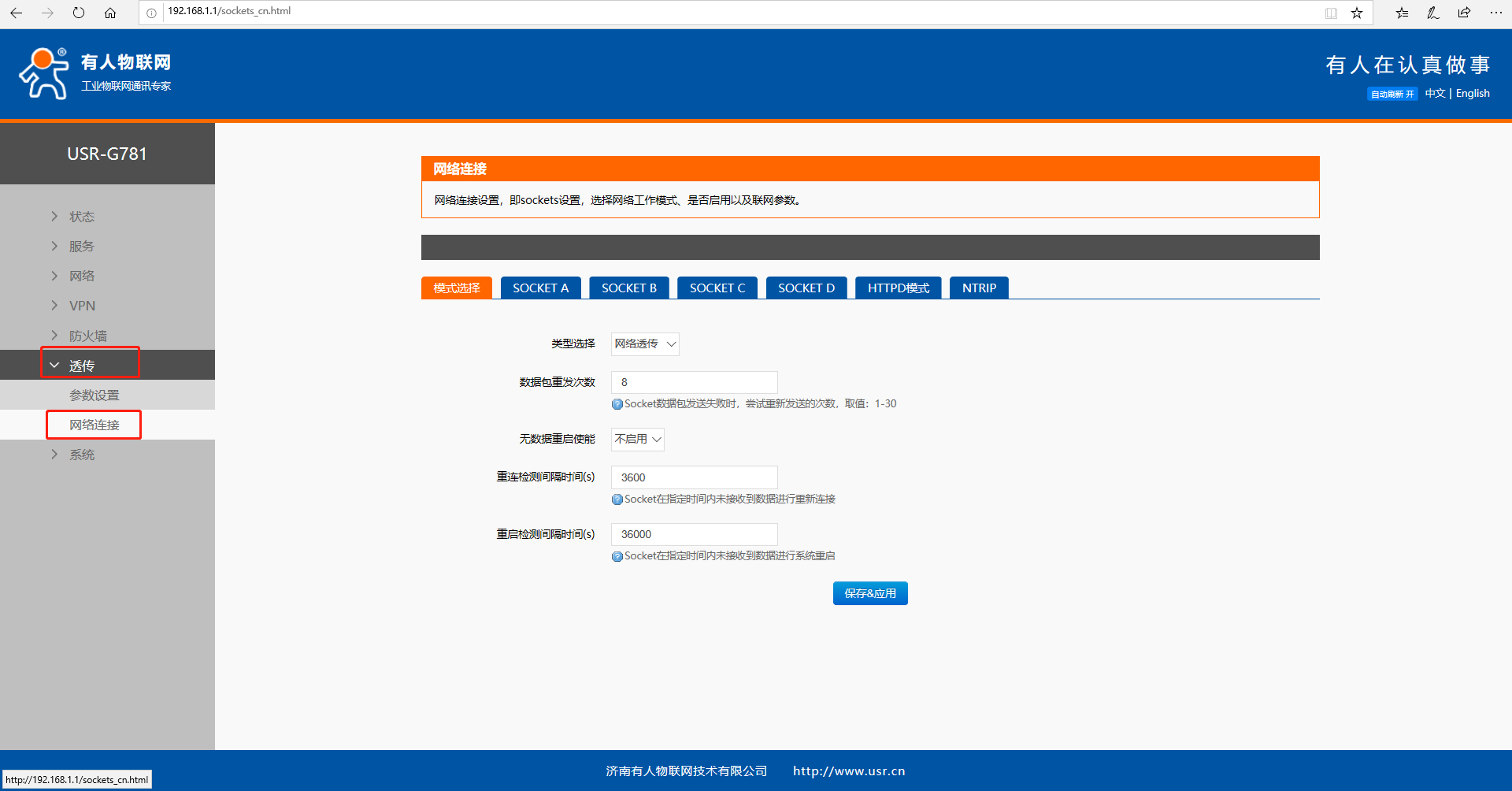

3. 在內置網頁--透傳--網絡連接中設置參數

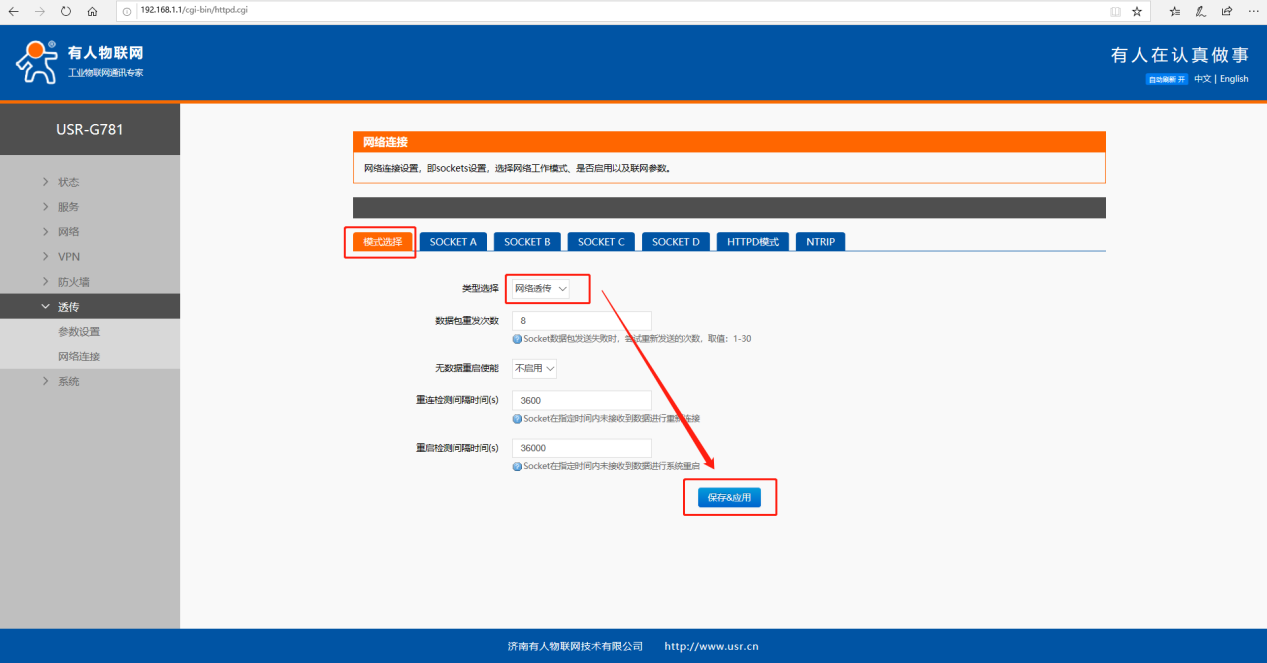

1>設置模式選擇為網絡透傳模式，保存并應用
2>選擇SOCKETA，啟用，設置地址和端口為test.usr.cn，2317，保存并應用

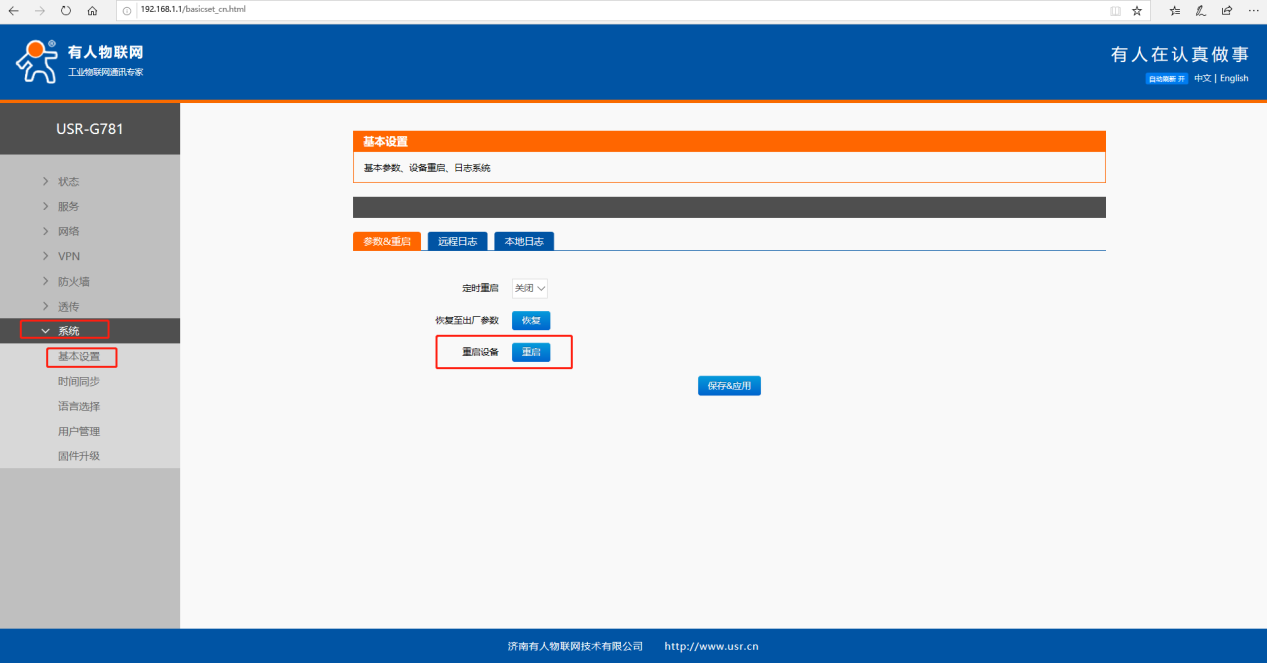

3>點擊系統--基本設置--重啟--保存并應用
只有系統執行重啟設置的參數才會生效
4>設備重啟后linkA指示燈常亮，表示socketA建立連接
也可以在進入一下內置網頁查看參數是不是之前設置的參數
三、通信測試

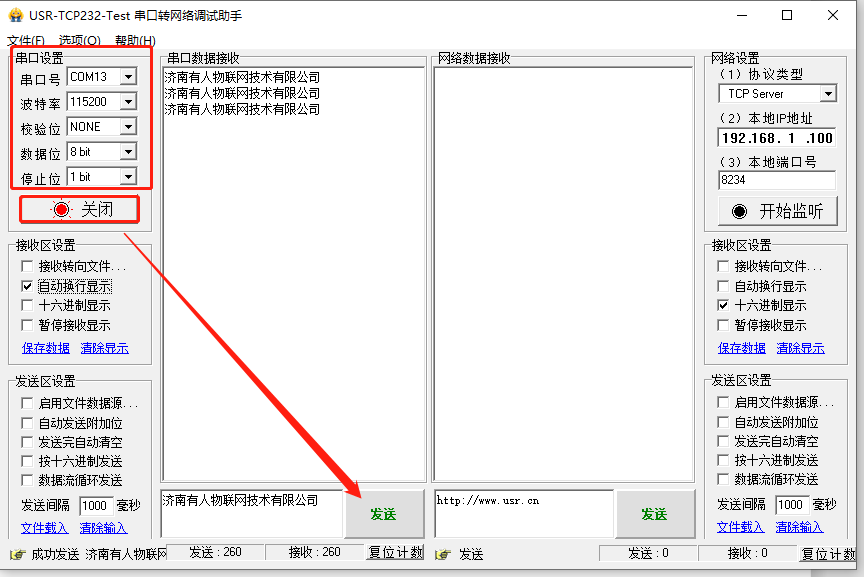

781接上串口，打開串口調試助手
看一下設備的串口參數，具體步驟參考方法一
在發送區填寫數據，點擊發送，則可在接收區域接收到服務器的返回
注意：
1>test.usr.cn：2317是我司TCP/UDP測試服務器，連接通信現象是向服務器發送什么數據，服務器就會立刻返回什么數據，類似自收發。
2>該服務器只是用來測試設備基本通信，不可登錄修改，且端口固定。
