兩個USR-W660之間橋接模式應用示例

一、資料下載

USR-W660 資料官網下載鏈接：http://www.lifj.com.cn/Product/402.html

網絡調試助手 串口調試助手二合一http://www.lifj.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-W660 產品 2個

12V/3A電源適配器 2個

筆記本電腦 2臺

超五類網線2根

2、硬件連接

兩個USR-W660產品接12V電源適配器上電。1號USR-W660做AP模式，第一個電腦連接1號USR-W660 WiFi。2號USR-W660做橋接模式，STA模式無線連接AP，LAN口有線接第二個電腦，第二個電腦設置和USR-W660同網段的靜態IP。

三、1號USR-W660的AP參數設置

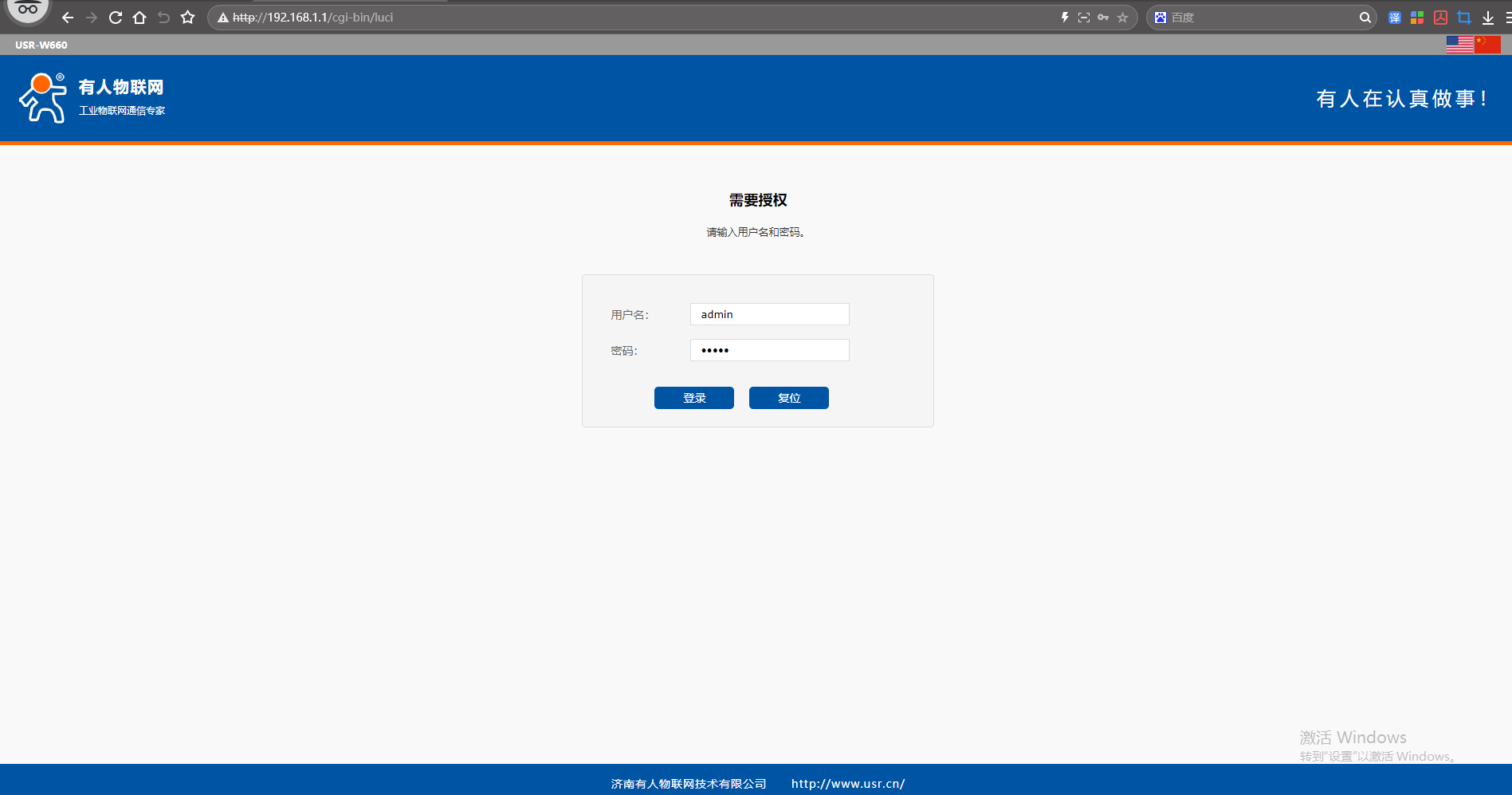

1、電腦無線網卡，搜索連接1號USR-W660的WiFi名稱，USR-W660-60A5，瀏覽器輸入192.168.1.1登陸W660的網頁。登陸網頁的用戶名和密碼都是admin。

2、查看網絡--LAN口的參數

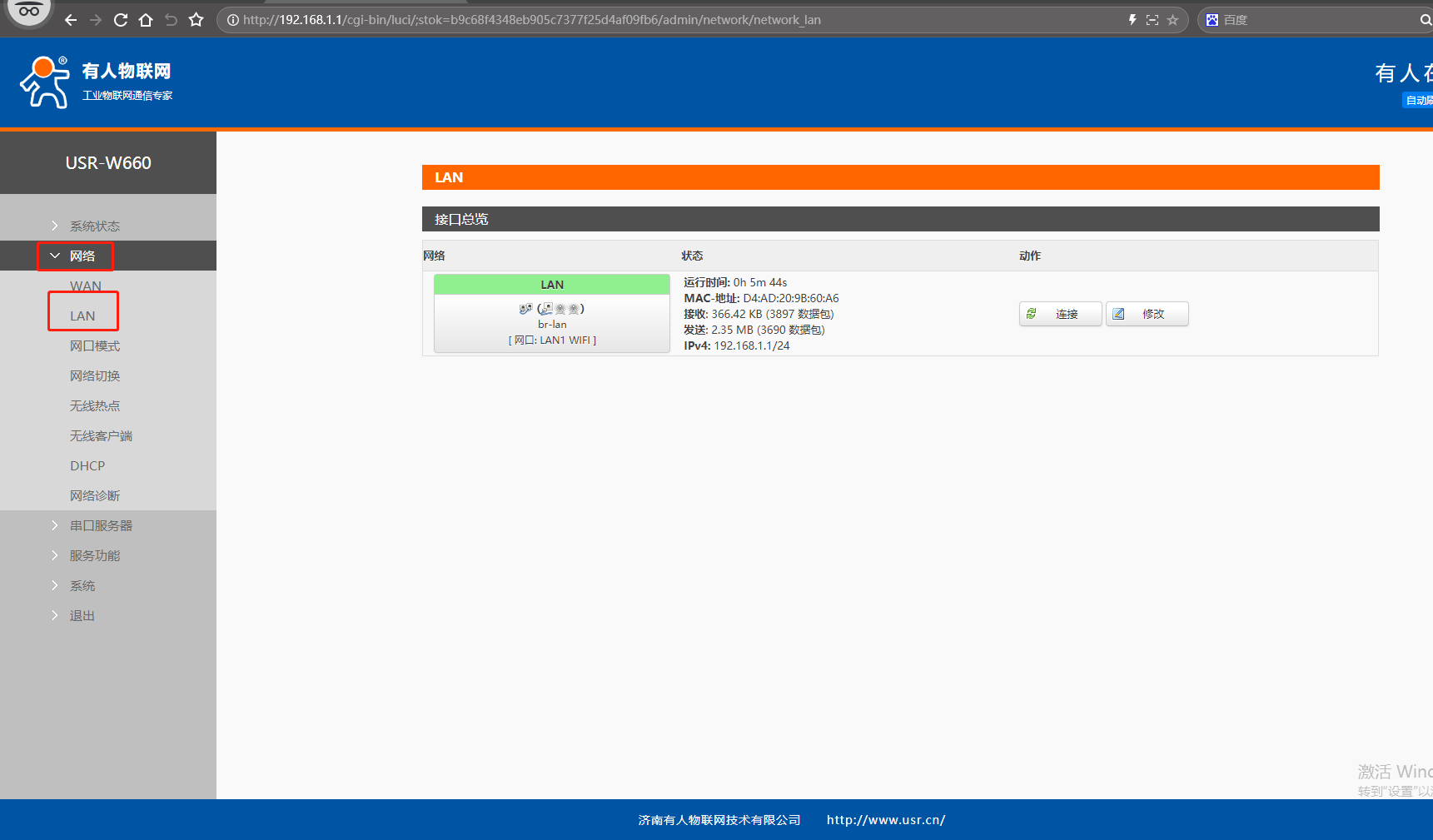

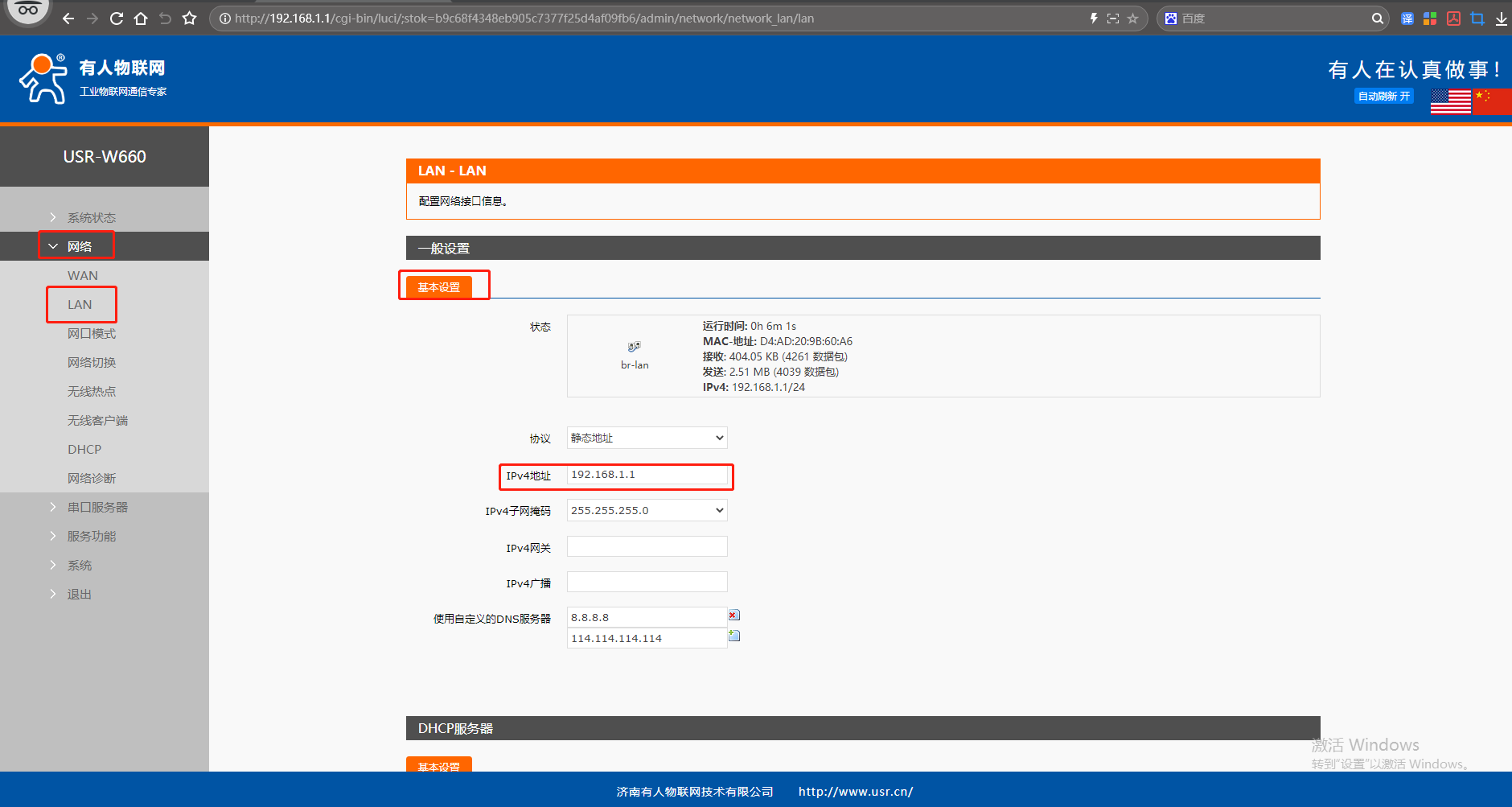

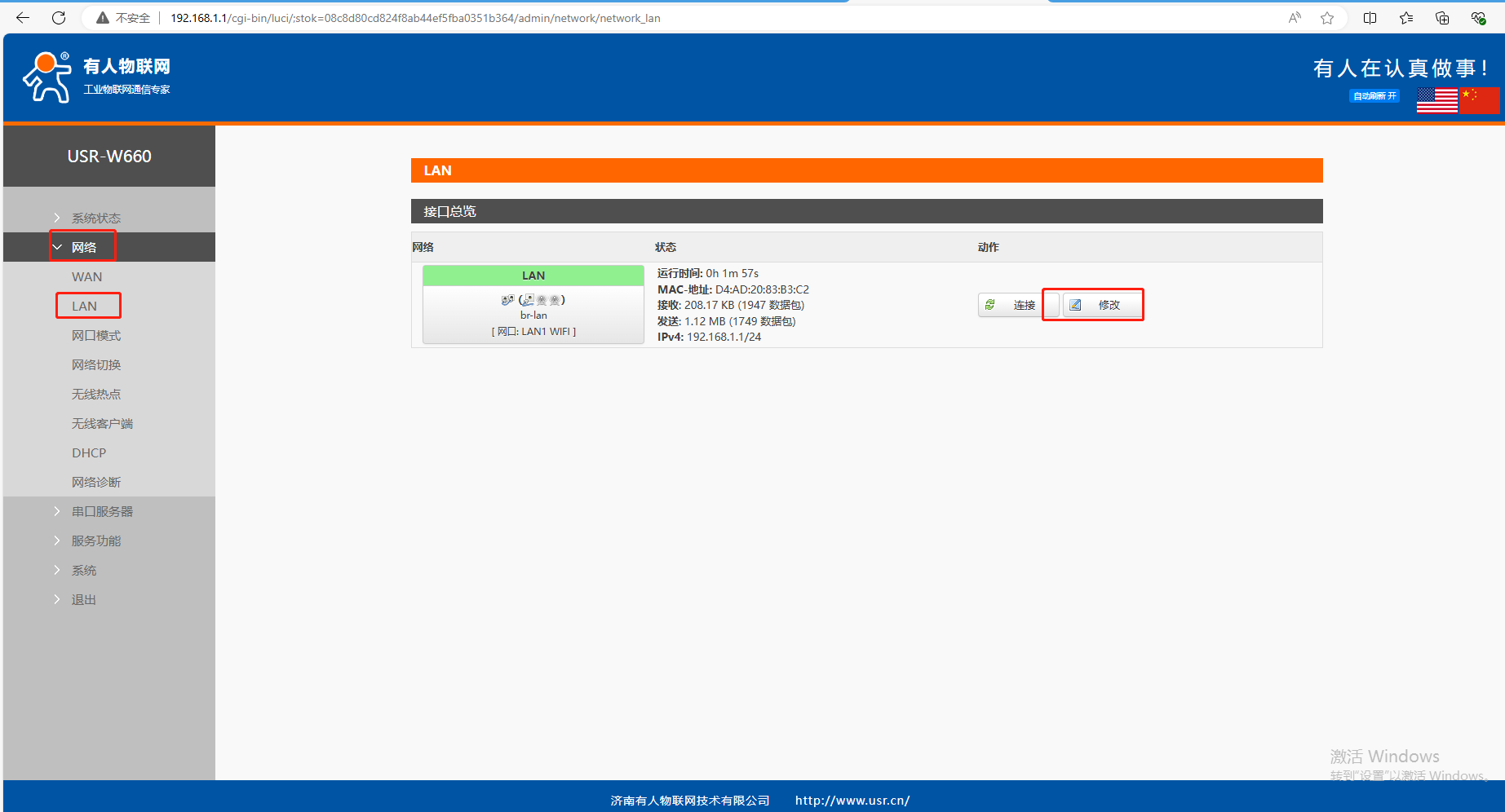

網頁點開網絡，點擊LAN，點擊修改，LAN口的基本設置，可以查看USR-W660做AP模式的IP是192.168.1.1。也可以根據現場應用實際修改。

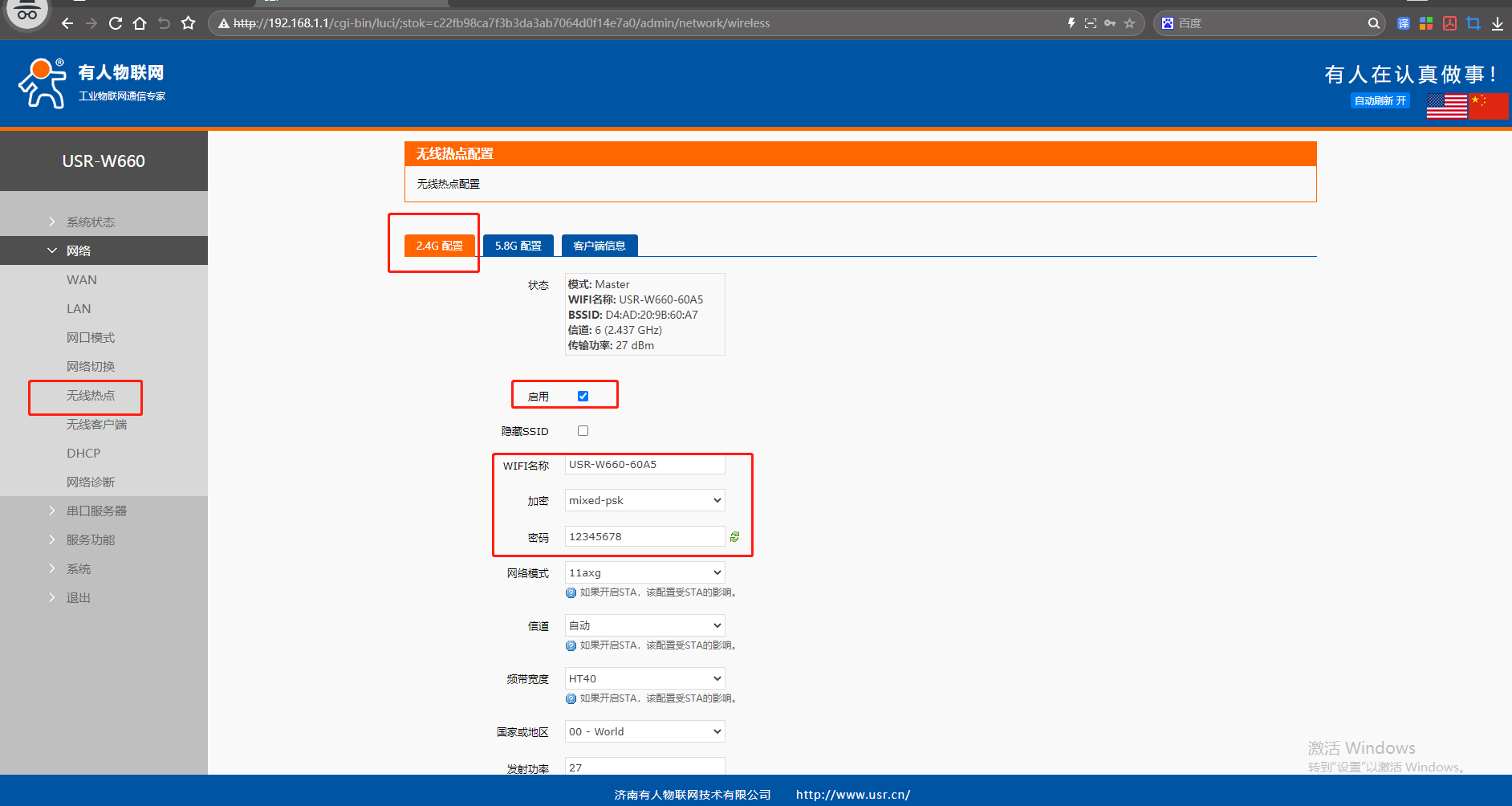

3、設置網絡--無線熱點的參數

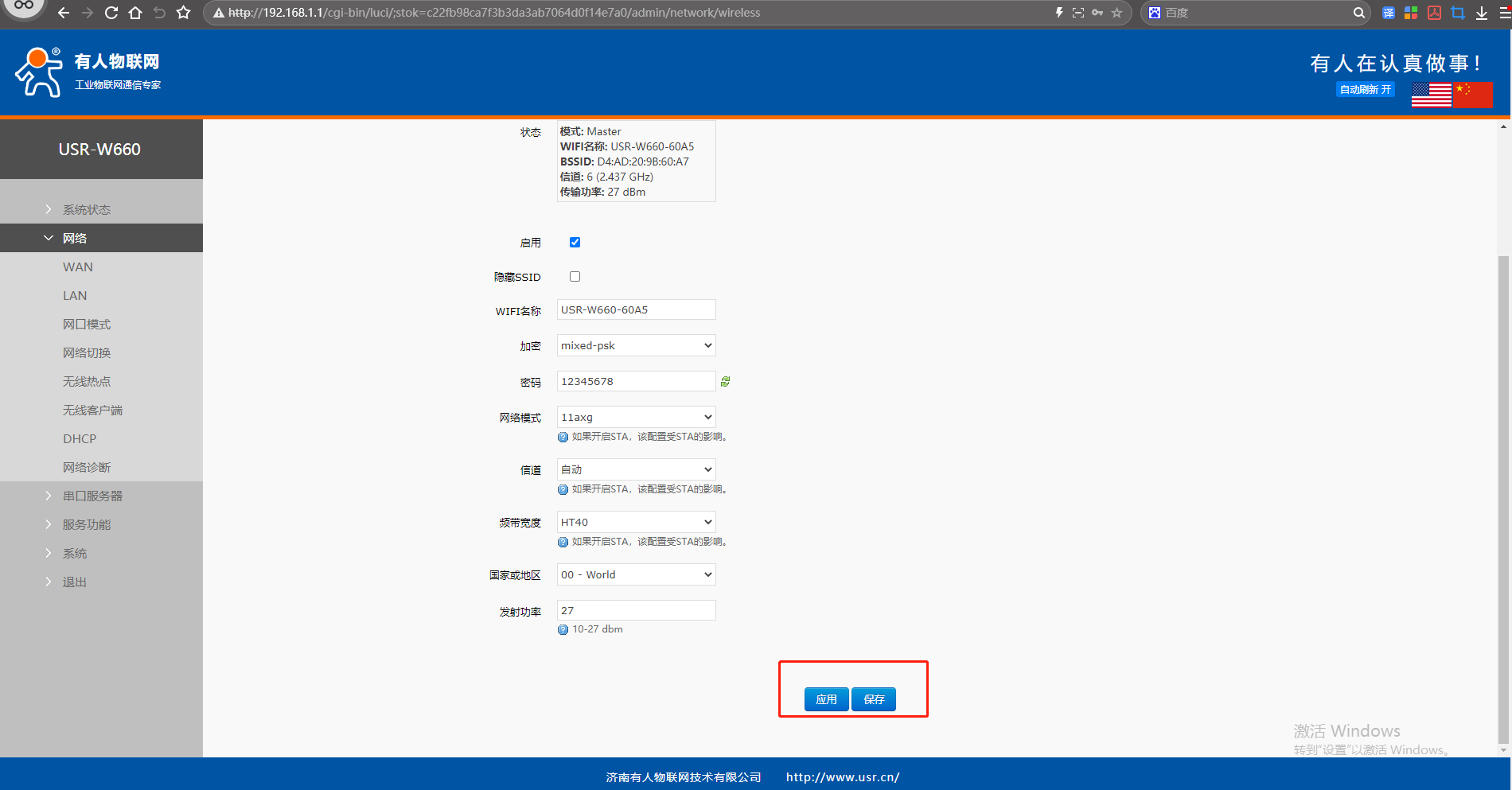

網頁點開網絡，點擊無線熱點，點開2.4G配置，勾選啟用，WIFI名稱是USR-W660-60A5，加密選擇mixed-psk，密碼設置12345678。

點擊應用，需要重新連接WiFi名，輸入密碼連接。點擊保存，網頁參數都設置完，統一重啟。

4、網頁重啟USR-W660

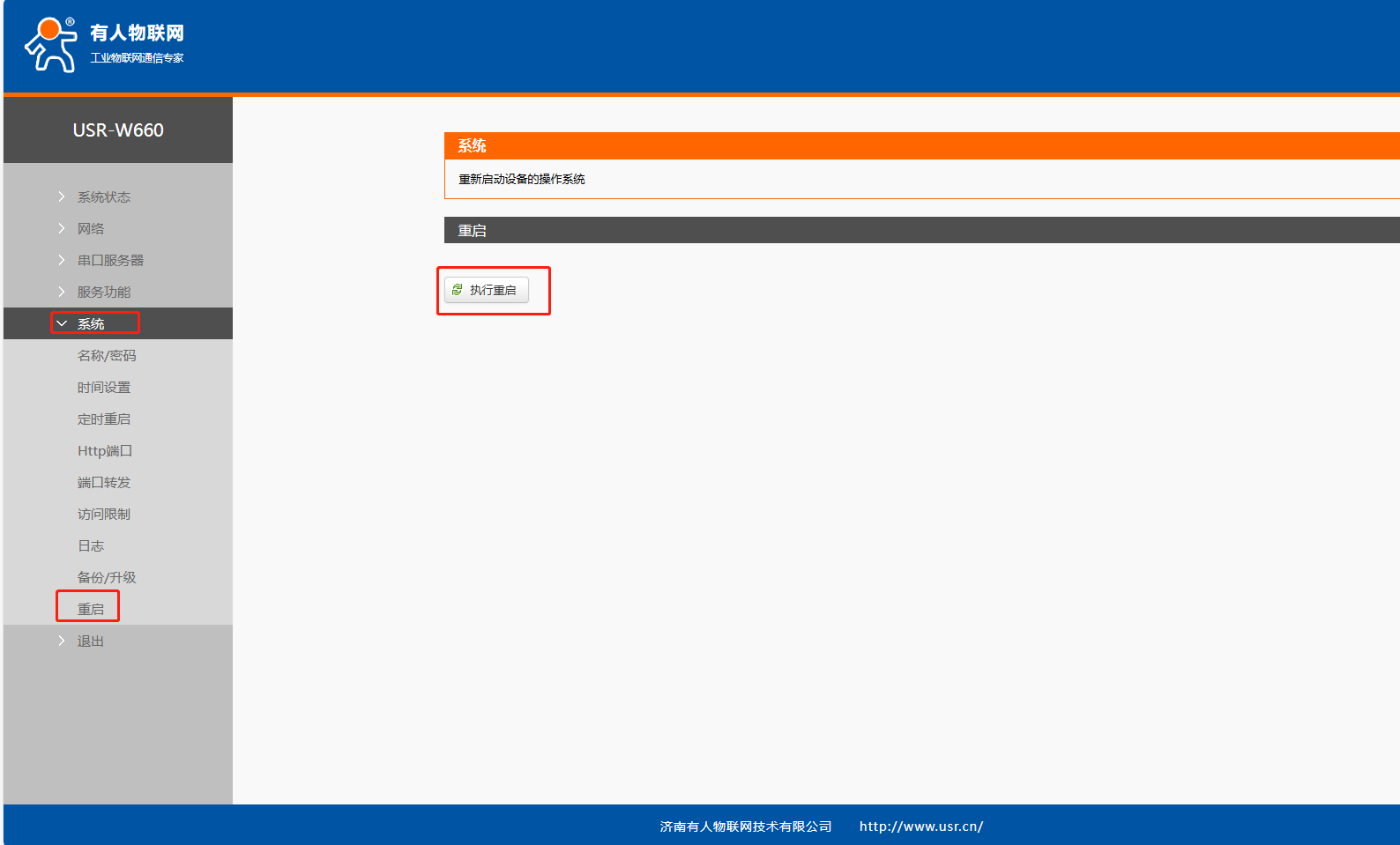

網頁點開系統，點擊重啟，點擊執行重啟。

四、2號USR-W660的STA參數設置

1、電腦無線網卡，搜索連接2號USR-W660的WiFi名稱，USR-W660-B3C1，瀏覽器輸入192.168.1.1登陸W660的網頁。登陸網頁的用戶名和密碼都是admin。

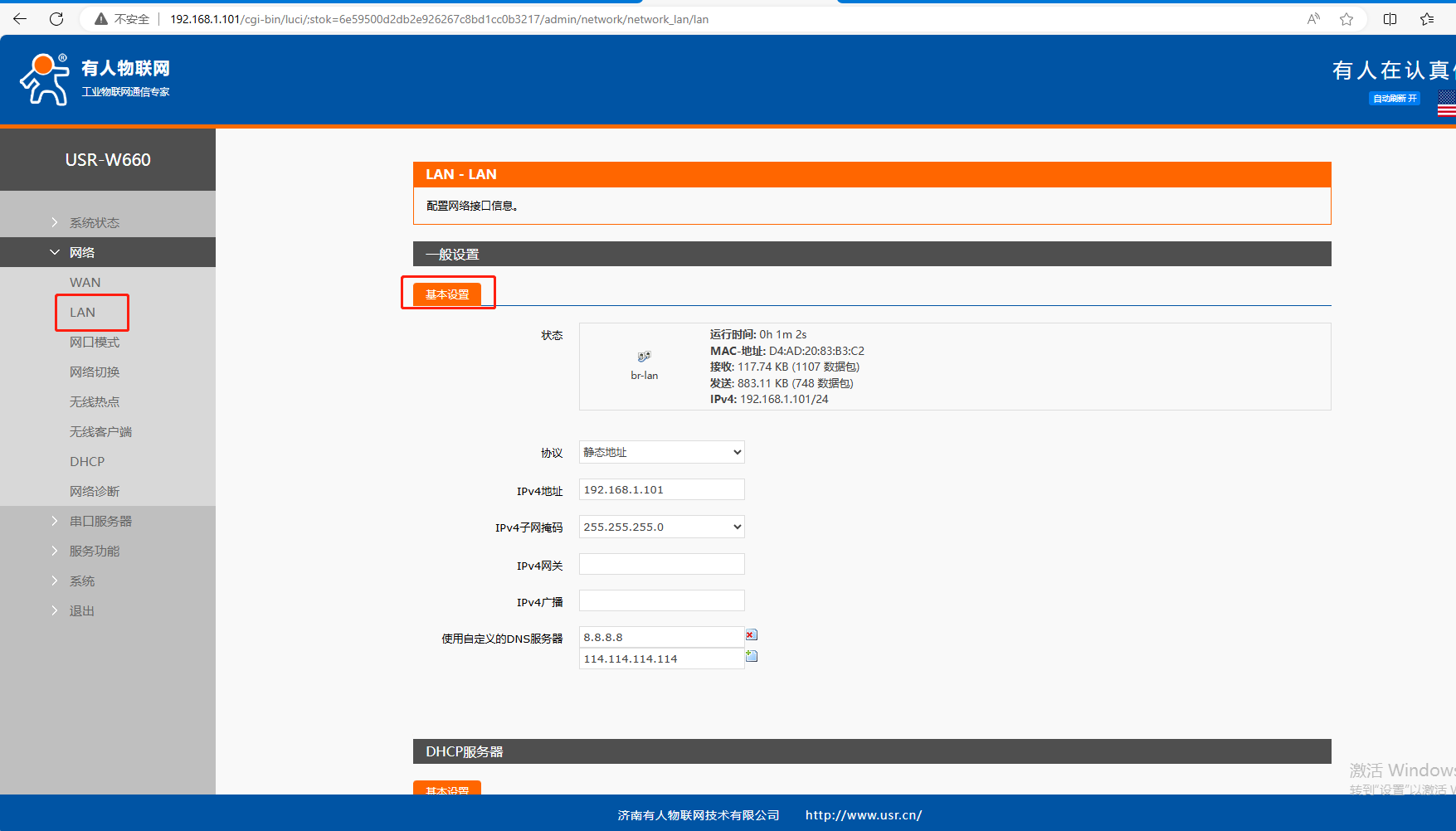

2、設置網絡--LAN口的參數

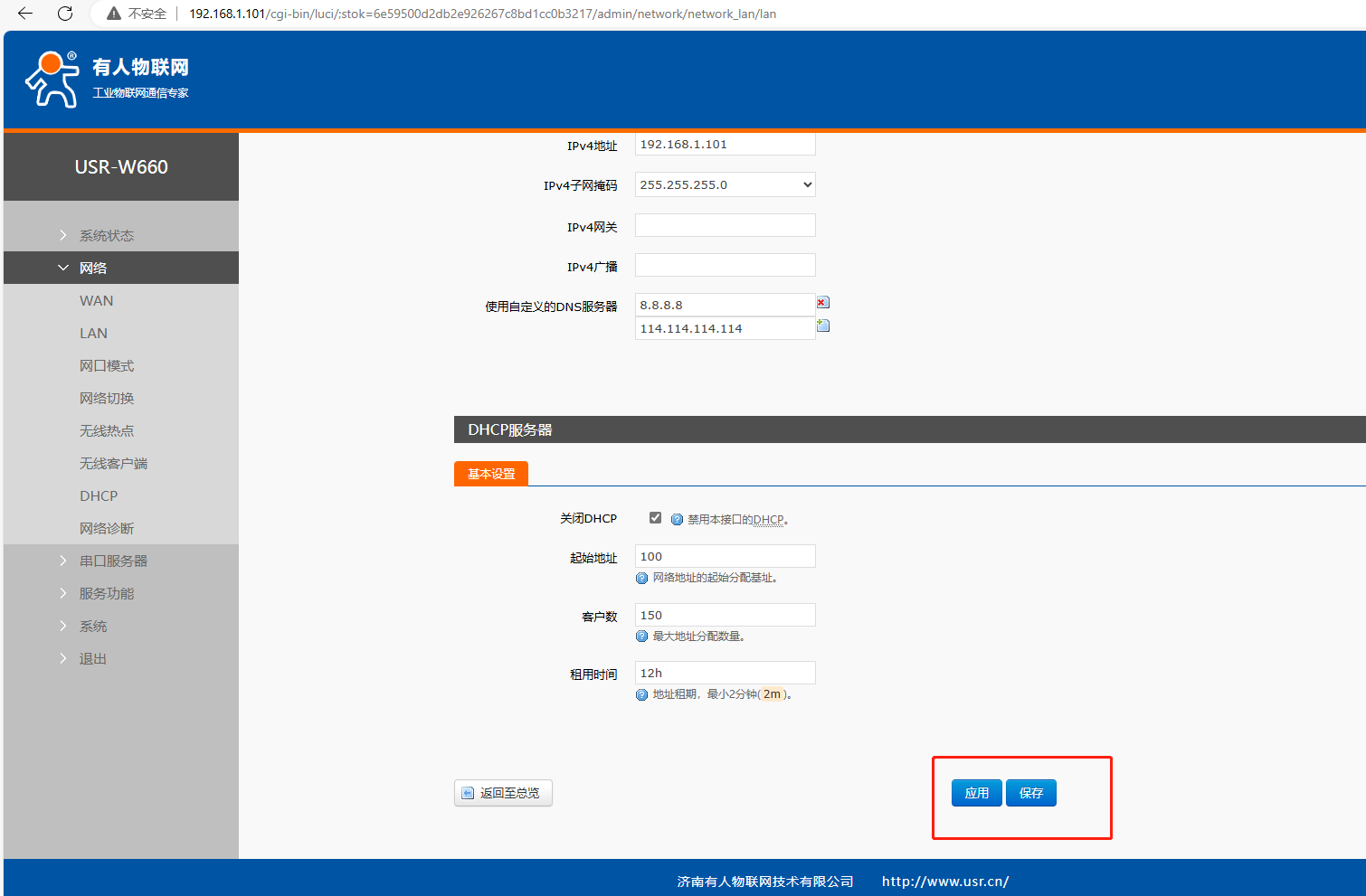

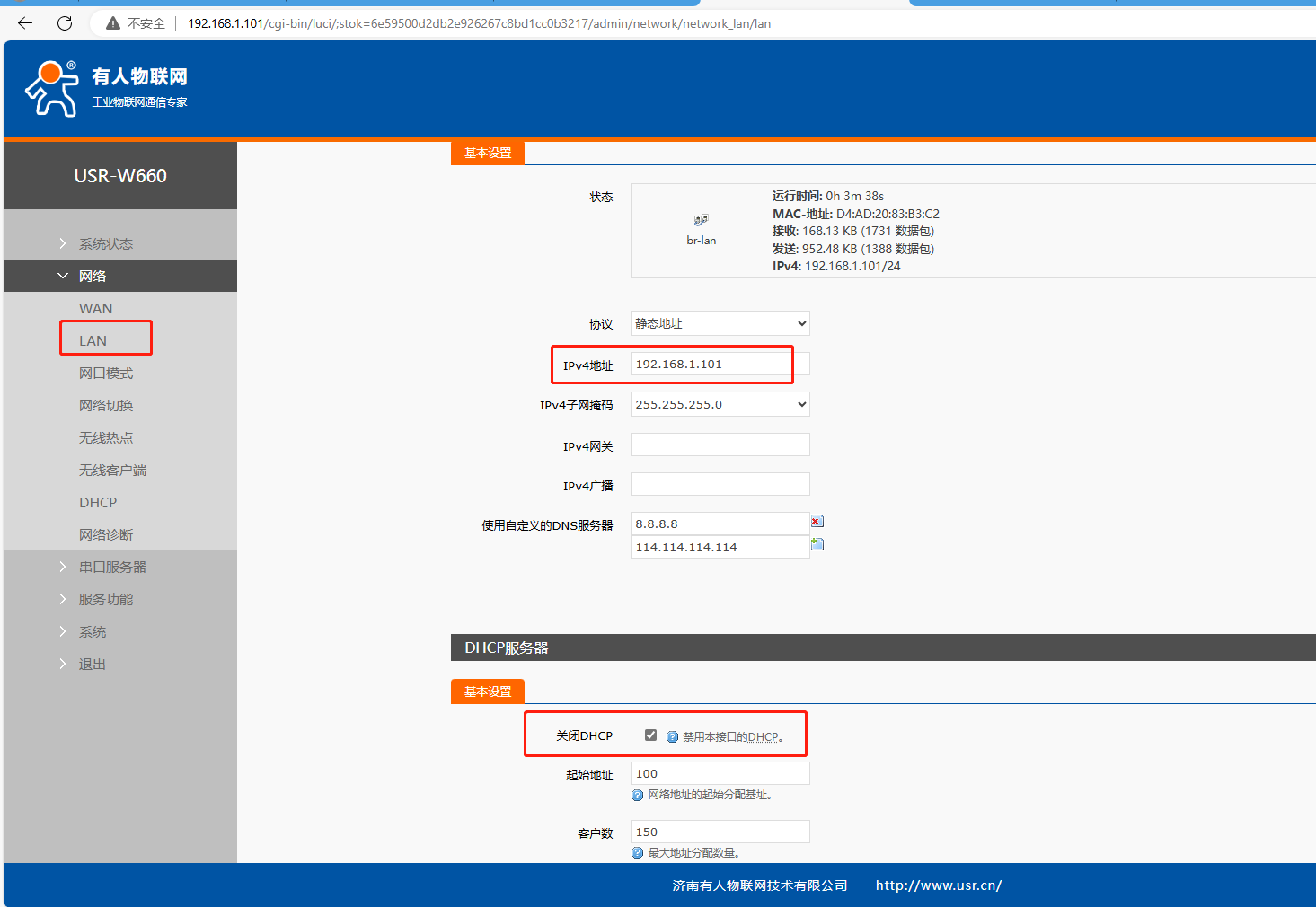

網頁點開網絡，點擊LAN，點擊修改，LAN口的基本設置，USR-W660做STA模式，橋接模式，IP需要和AP的IP同網段，這里設置靜態IP 192.168.1.101，網頁下面的DHCP服務器，勾選關閉DHCP功能。

點擊應用、保存。

3、用修改后的IP 192.168.1.101登陸網頁

修改LAN口IP，點擊應用之后，需要重新連接WiFi，瀏覽器輸入192.168.1.101，重新登陸網頁。

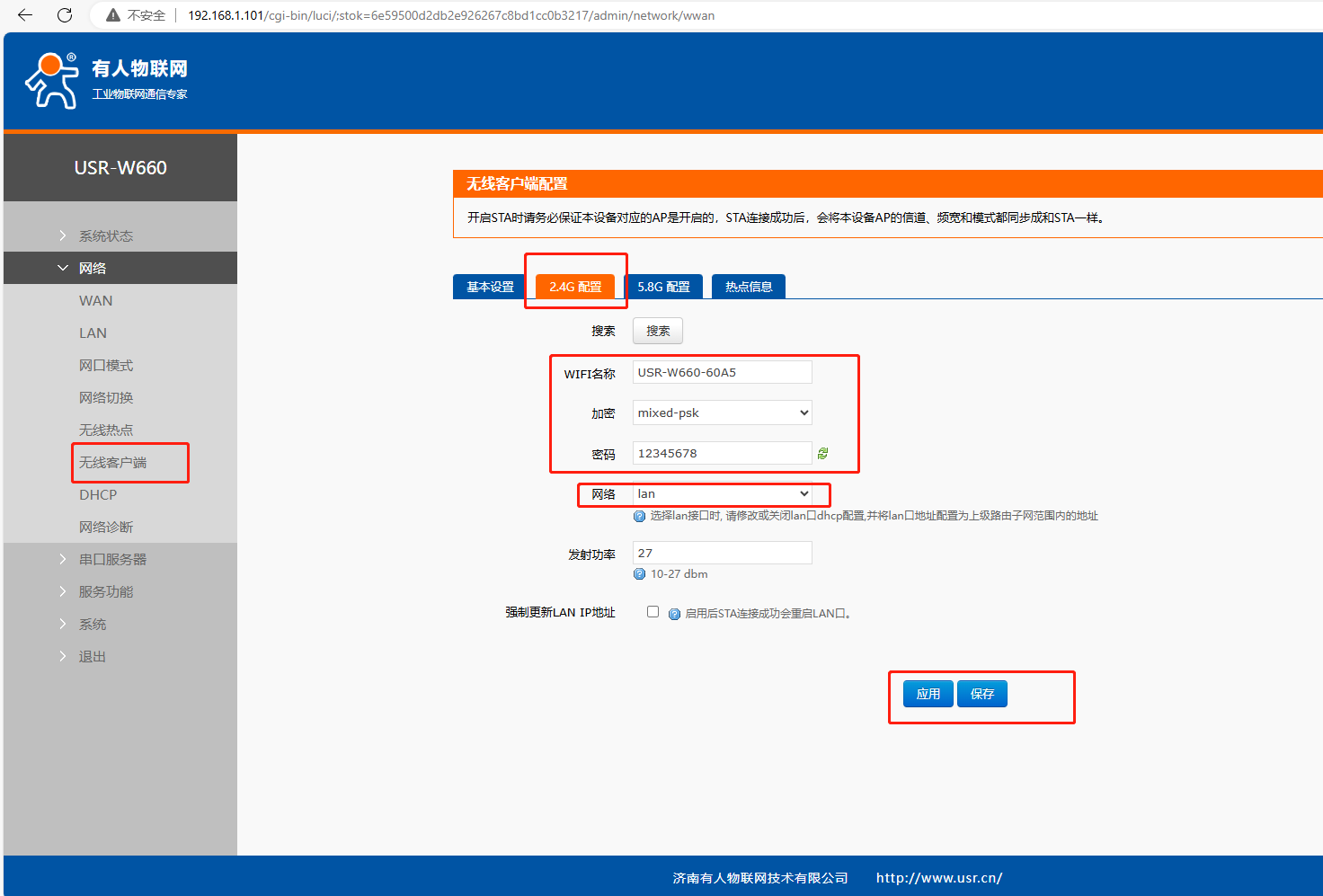

4、設置網絡--無線客戶端的參數

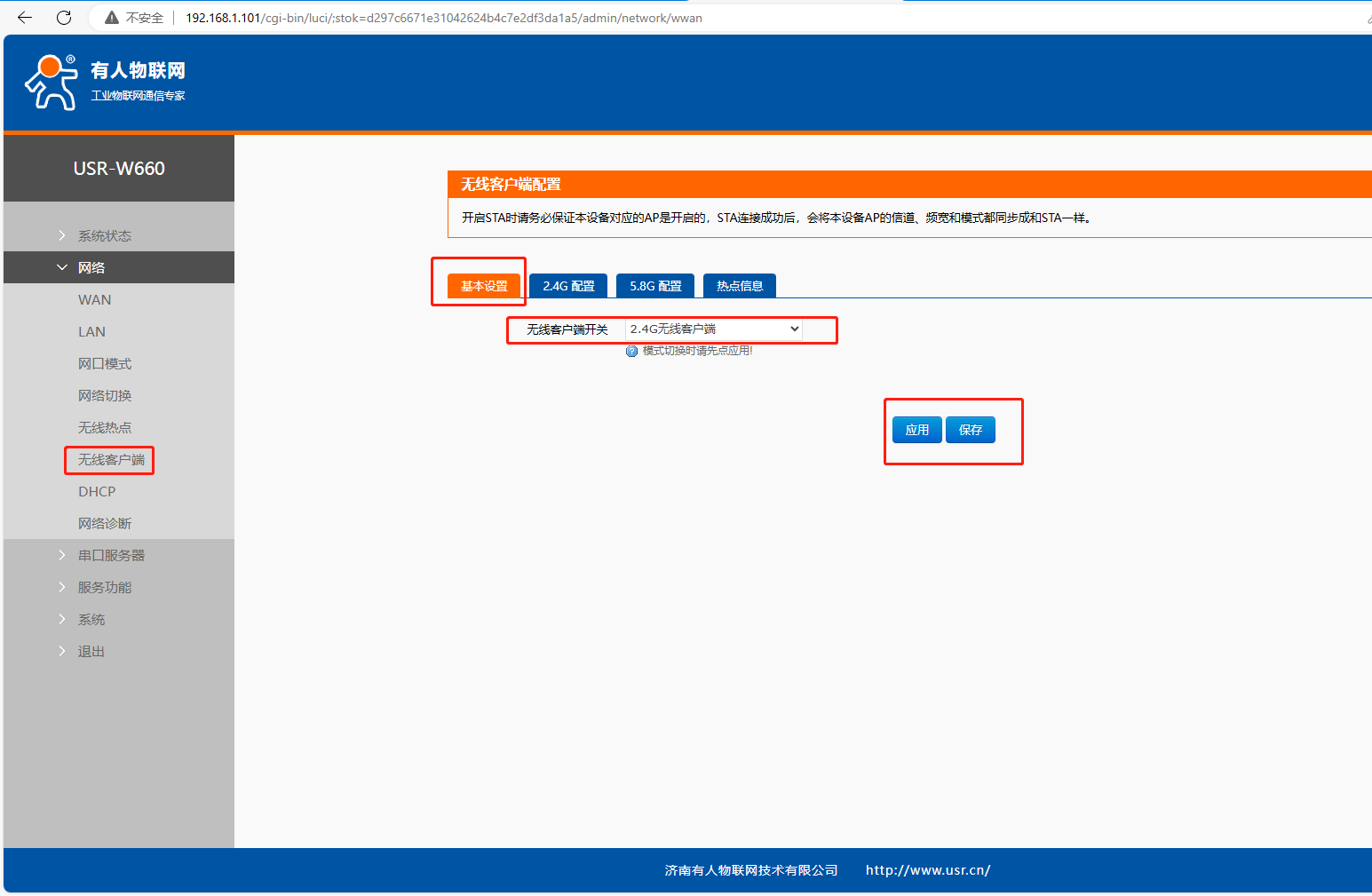

網頁點開網絡，點擊無線客戶端，點擊基本設置，無線客戶端開關，選擇2.4G無線客戶端，點擊應用、保存。

點擊2.4G配置，WiFi名稱填要連接的AP WiFi名，USR-W660-60A5，加密選擇mixed-psk，密碼設置12345678。橋接模式，密碼下面的網絡選擇LAN，點擊應用、保存。

5、網頁重啟USR-W660

五、橋接模式測試

1、第一臺電腦設置

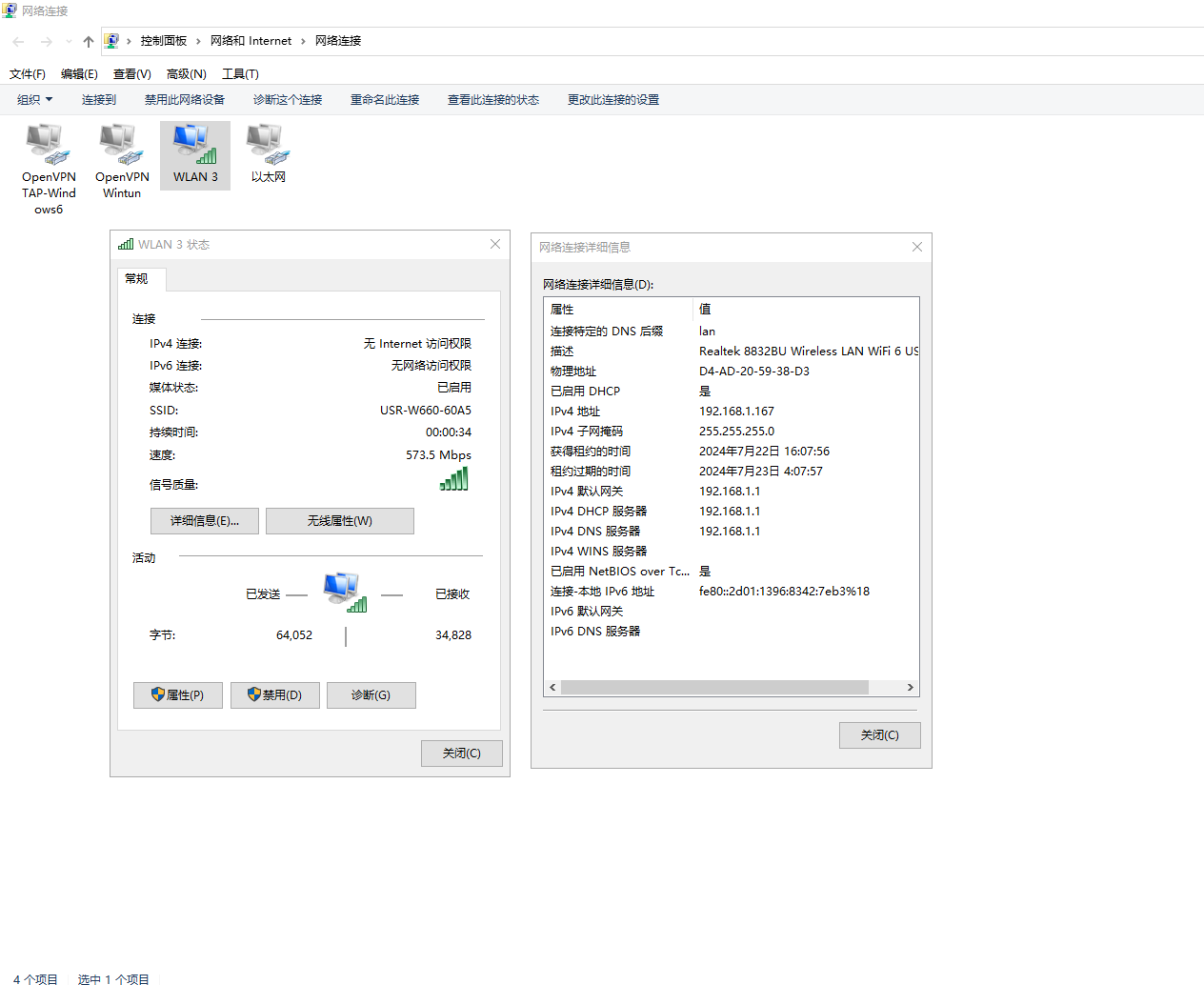

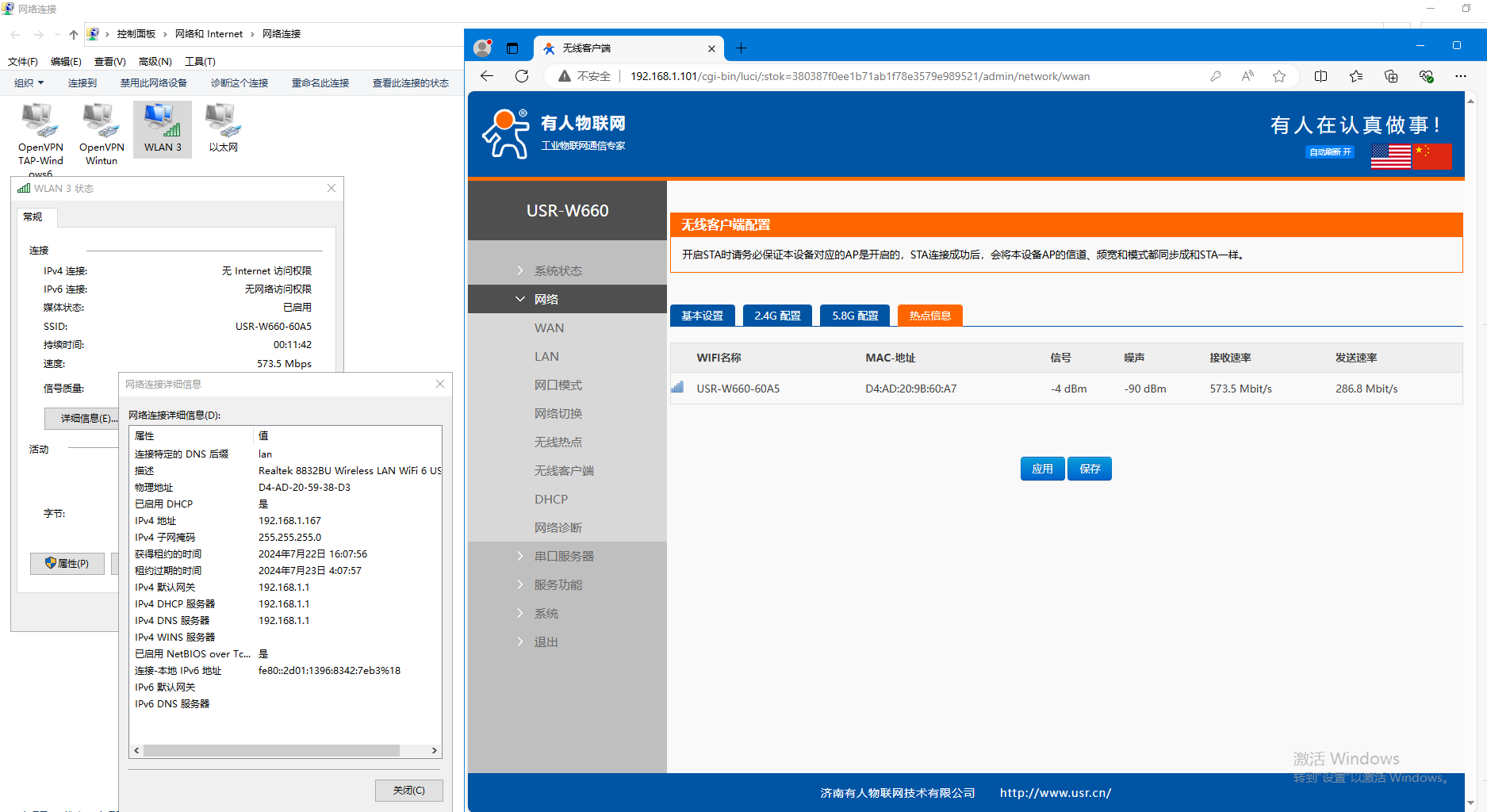

第一臺電腦無線連接1號USR-W660（AP模式）的WIFI，電腦有線網卡查看IP 是192.168.1.167。

2、第二臺電腦設置

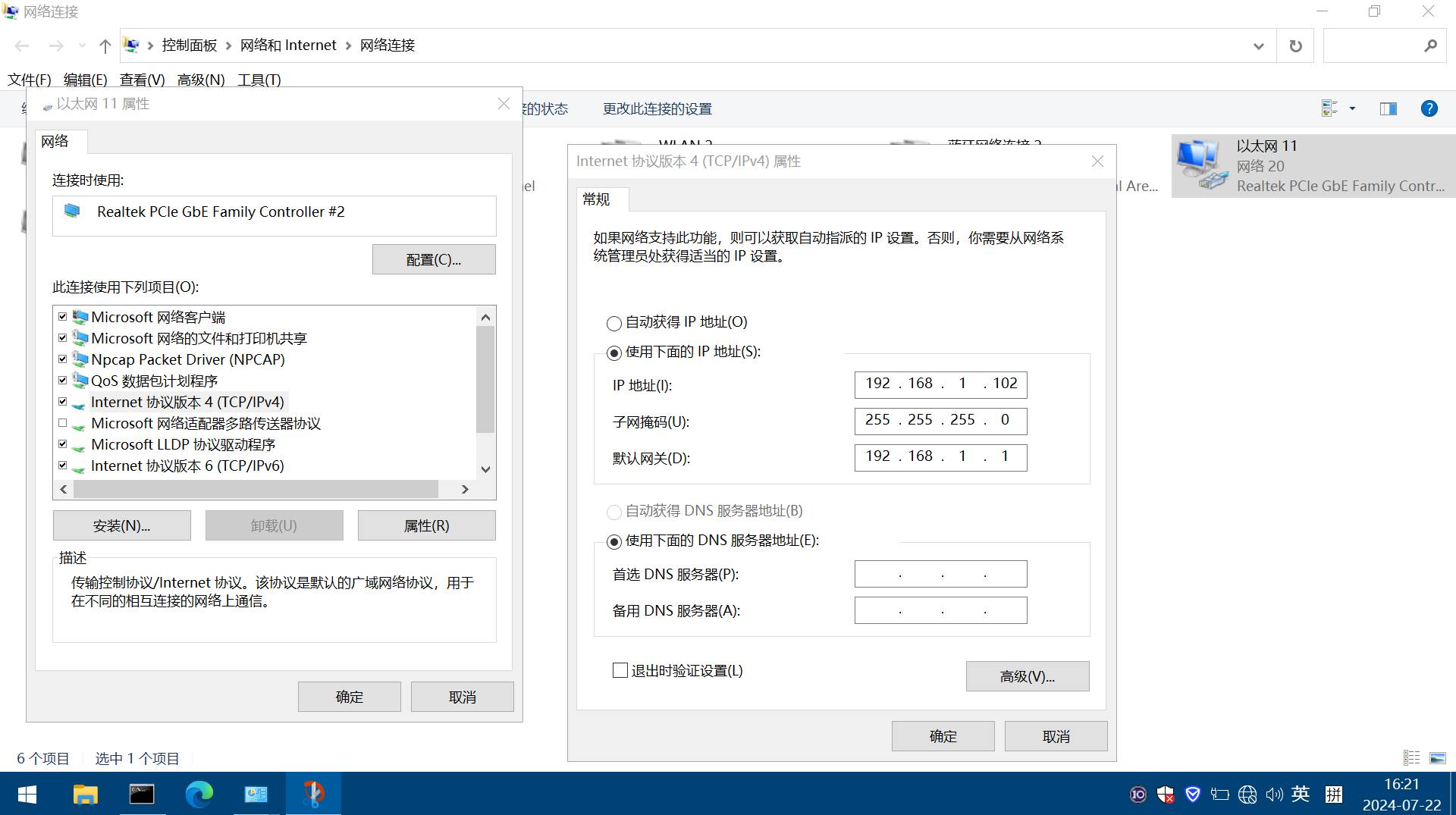

（1）第二臺電腦有線連接第2個USR-W660（STA模式橋接模式） 的LAN口，電腦有線網卡設置和AP同網段的靜態IP 192.168.1.102。

3、PING測試

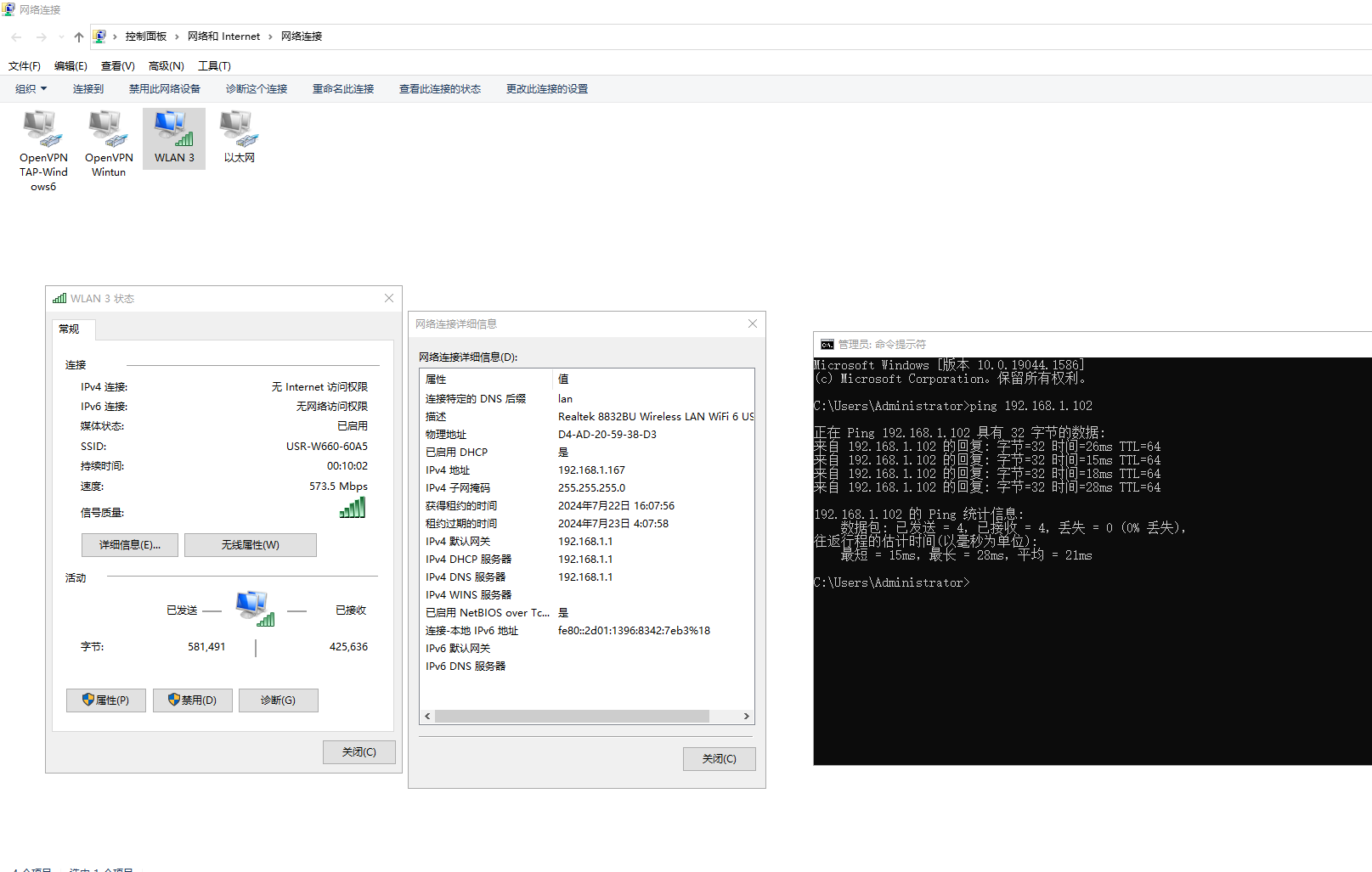

（1）第一臺電腦192.168.1.167，去PING第二臺電腦IP 192.168.1.102。

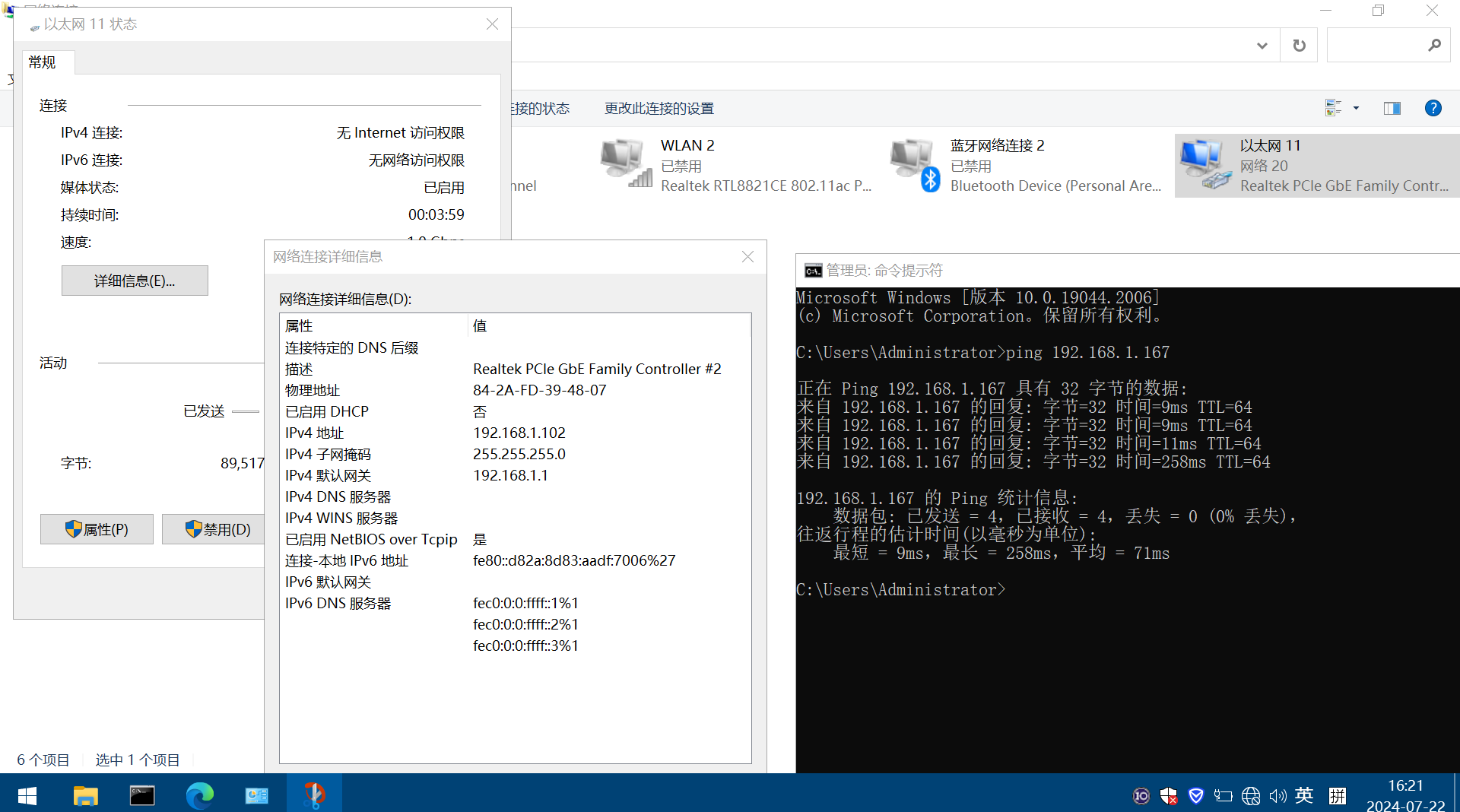

（2）第二臺電腦192.168.1.102，去PING第一臺電腦IP 192.168.1.167。

4、TCP連接測試通訊

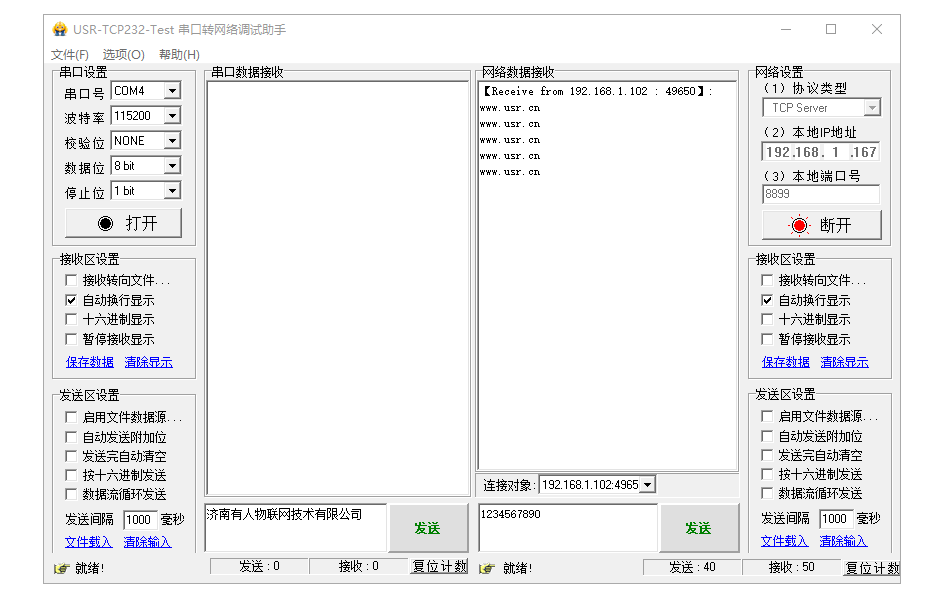

（1）第一臺電腦，打開網絡助手，協議類型TCP server。本地IP地址填192.168.1.167，本地端口號填8899，點擊開始監聽。

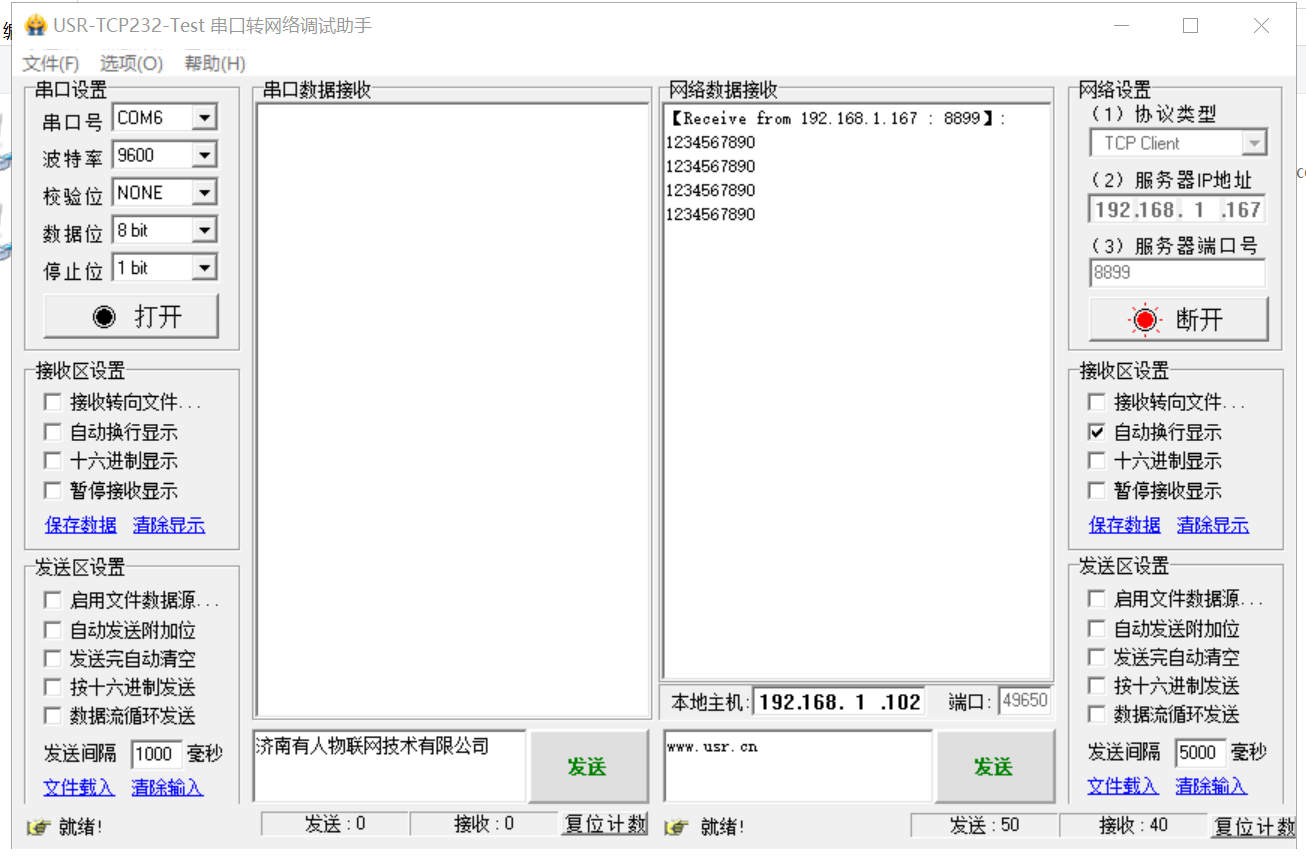

（2）第二臺電腦，打開網絡助手，協議類型TCP client，服務器IP地址填192.168.1.167，服務器端口號填8899，點擊連接。

（3）建立TCP連接之后，2個網絡端，網絡助手可以相互發送數據。

5、橋接模式第一臺電腦可以訪問第2個USR-W660（STA模式）的網頁。

編寫人：金志方 編寫日期：2024-07-22

審核人：金志方 審核日期：2024-10-15

訂正版本：V1.0 訂正內容：初稿
