USR-W630s AP模式TCPS通信配置示例

一、資料下載

USR-W630s 官網鏈接：http://www.lifj.com.cn/Product/445.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://www.lifj.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-W630s 產品 1臺

12V電源適配器 1個

USB-RS232串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-W630s 的232串口接USB-RS232串口線到電腦USB口，然后產品接12V電源適配器上電。

3、查看端口號

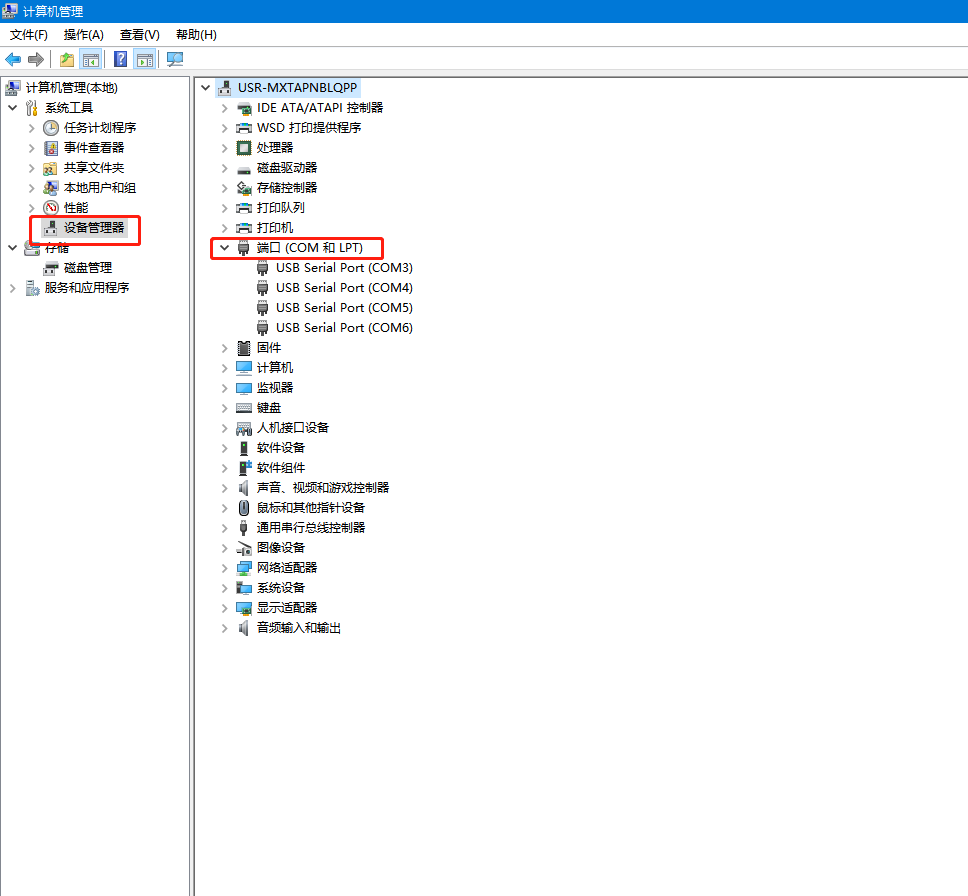

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-W630s的USB-RS232串口線COM口號，COM3。

三、產品參數設置

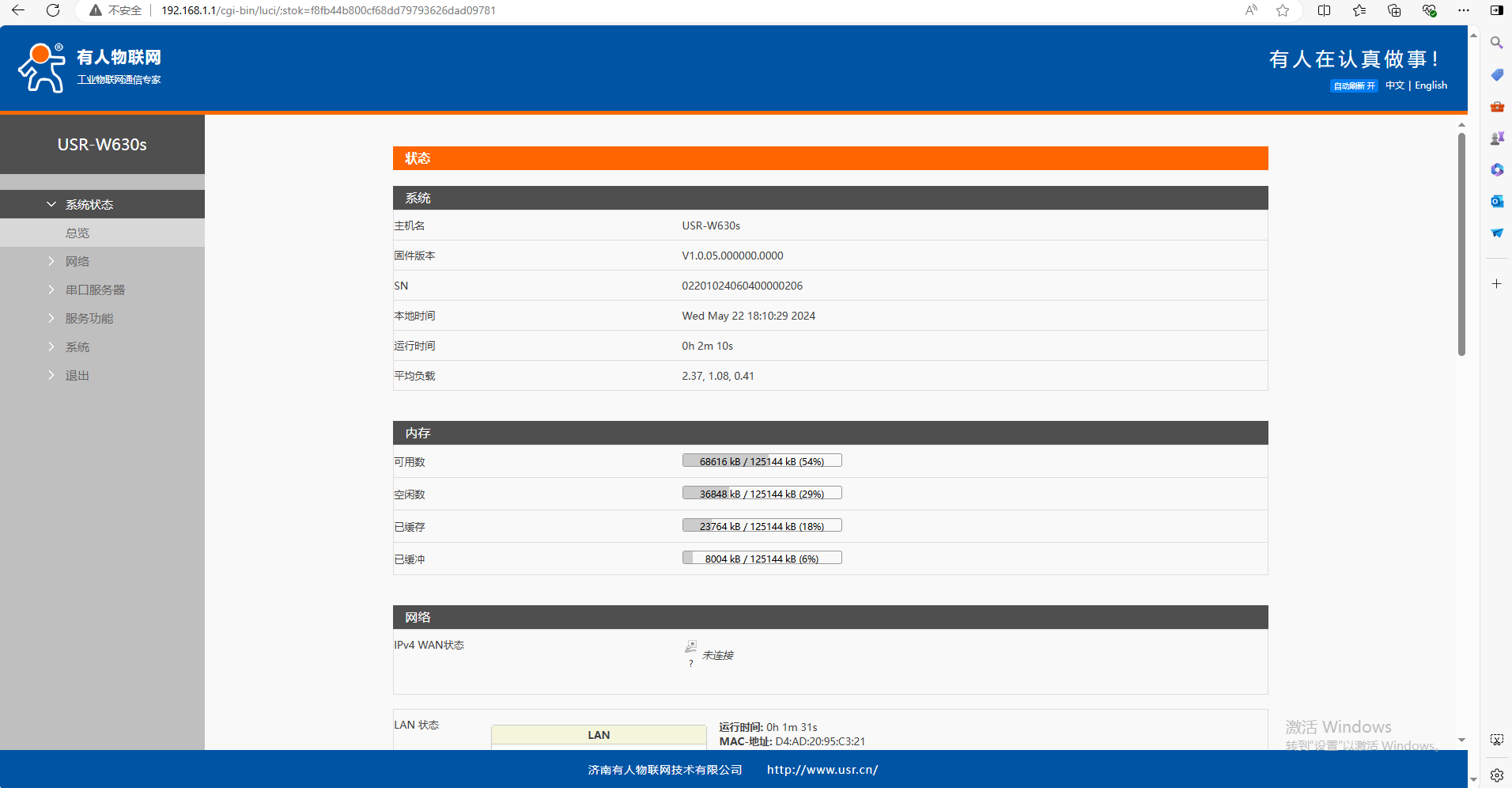

1、登陸USR-W630s的網頁

（1）電腦打開無線網卡，搜索連接USR-W630s的WiFi，USR-W630s的WiFi名稱可以在產品反面標簽上找到SSID，默認都是USR-W630s-XXXX(XXXX是MAC后四位）。

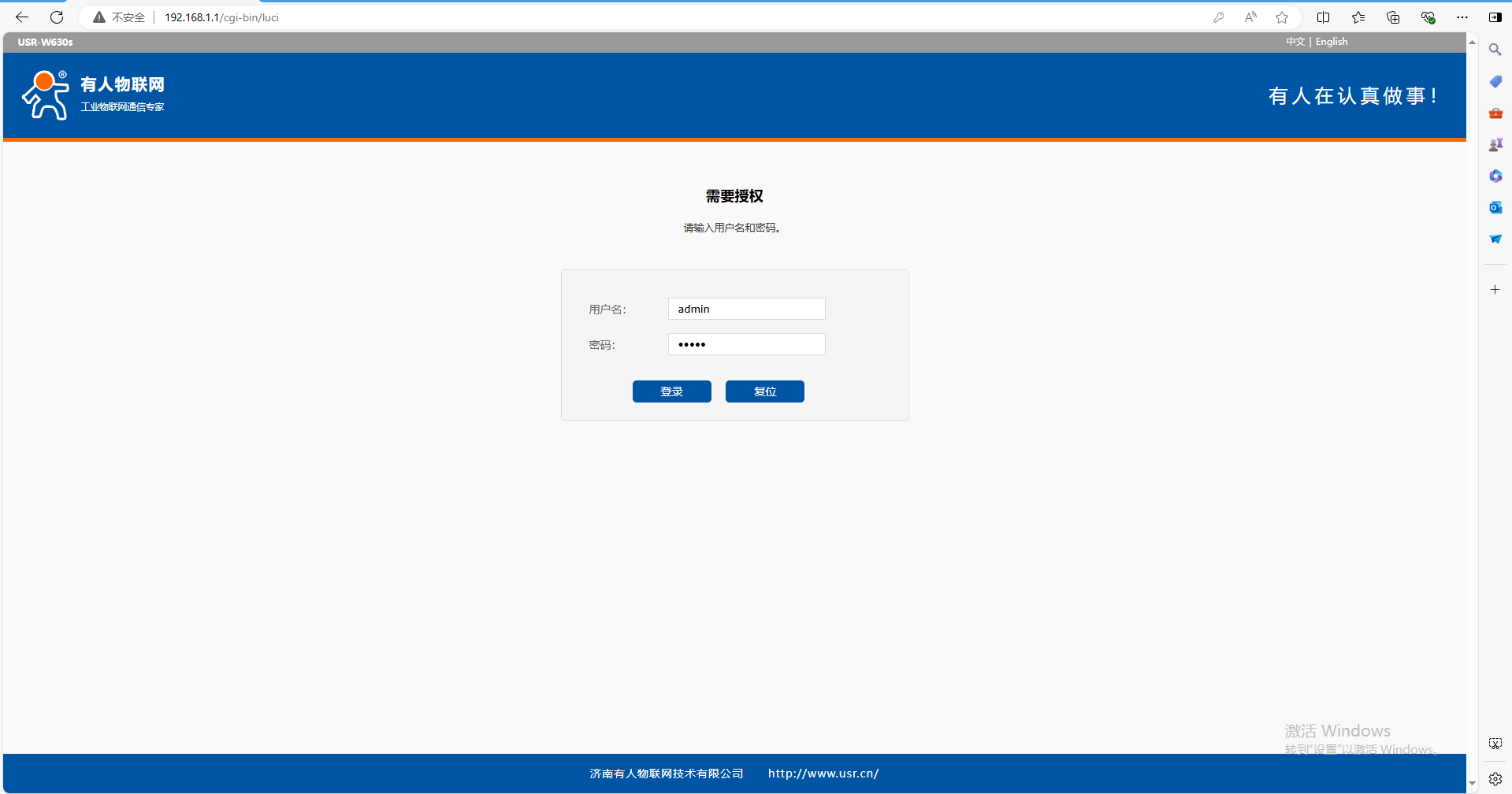

（2）電腦關閉防火墻，禁用其他網卡，打開瀏覽器，輸入192.168.1.1。用戶名和密碼都是admin。

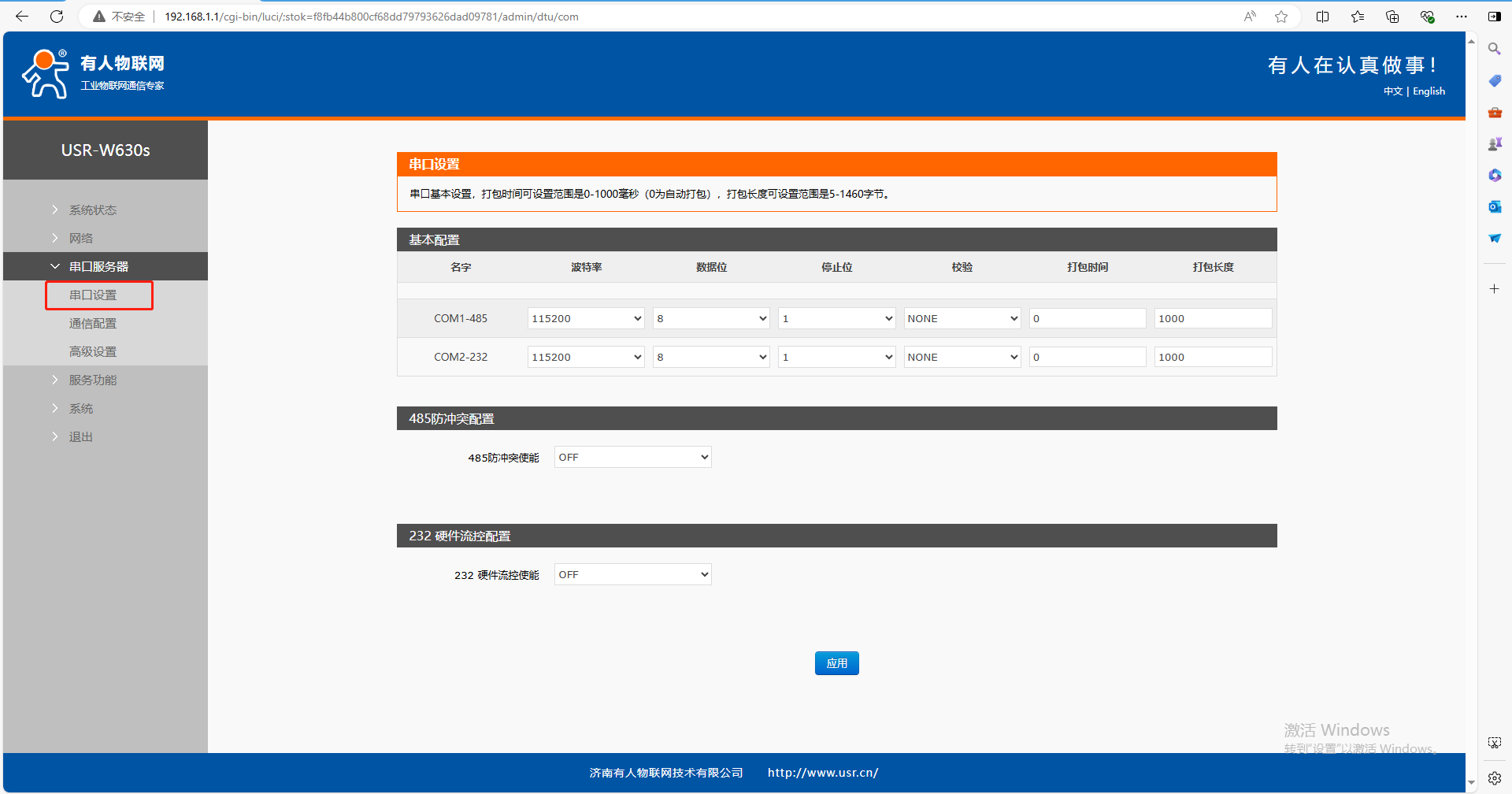

2、點開串口服務器--串口設置

在串口設置，基本配置下面，可以查看和修改USR-W630s的2個串口參數。

COM2-232串口，波特率是115200，數據位是8，停止位是1，校驗位是NONE。

打包時間和打包長度默認。

注意：實際應用，根據USR-W630s實際使用的串口，修改串口參數，和所接串口設備的串口參數保持一致。如果修改參數，需要點擊應用。

3、點開串口服務器--通信配置

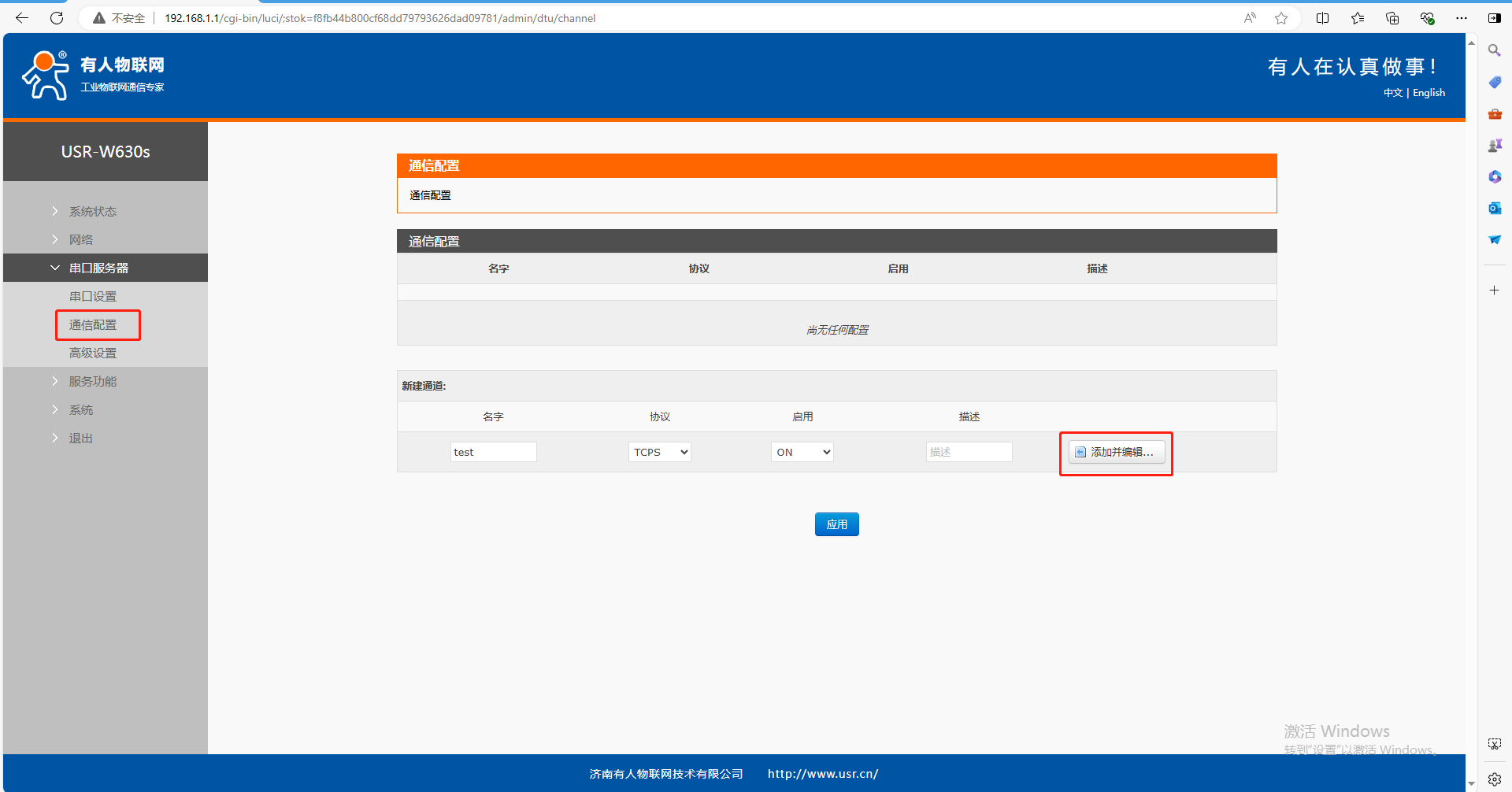

（1）通信配置，新建通道，協議TCPS，啟用ON，點擊添加并編輯。

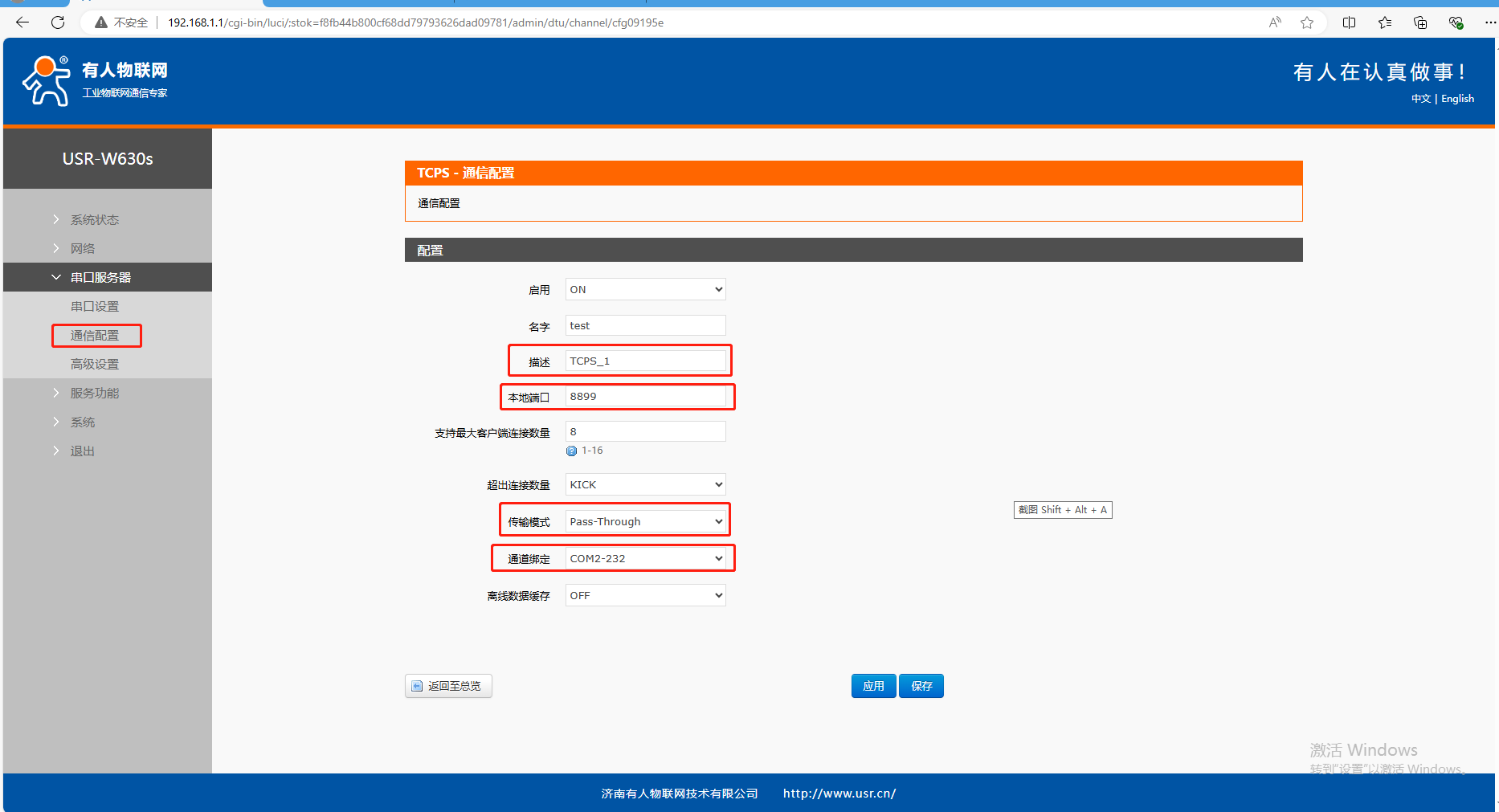

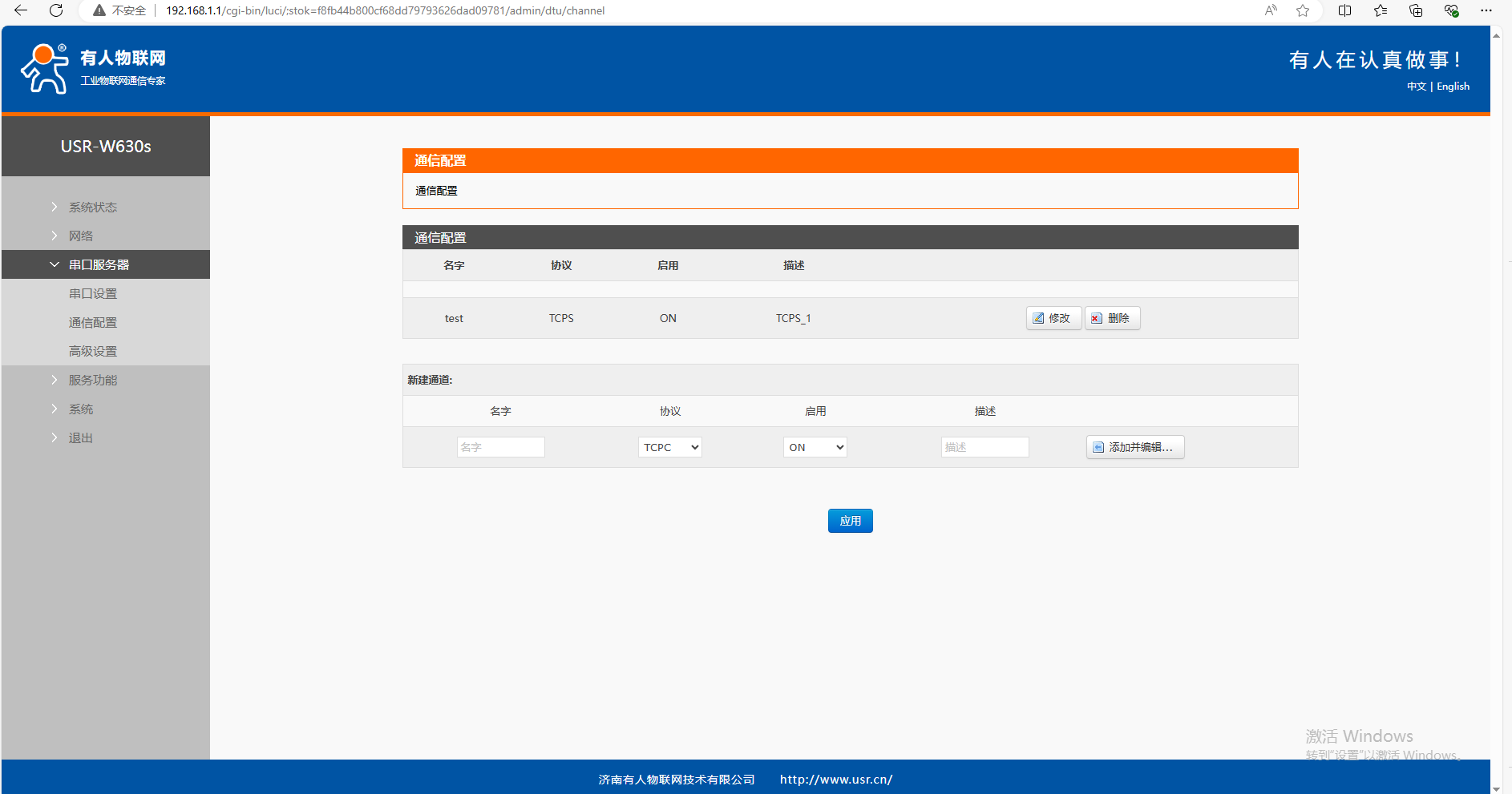

（2）跳轉到TCPS-通信配置頁面，本地端口設置8899，傳輸模式選擇Pass-Through，通道綁定選擇COM2-232。點擊應用。

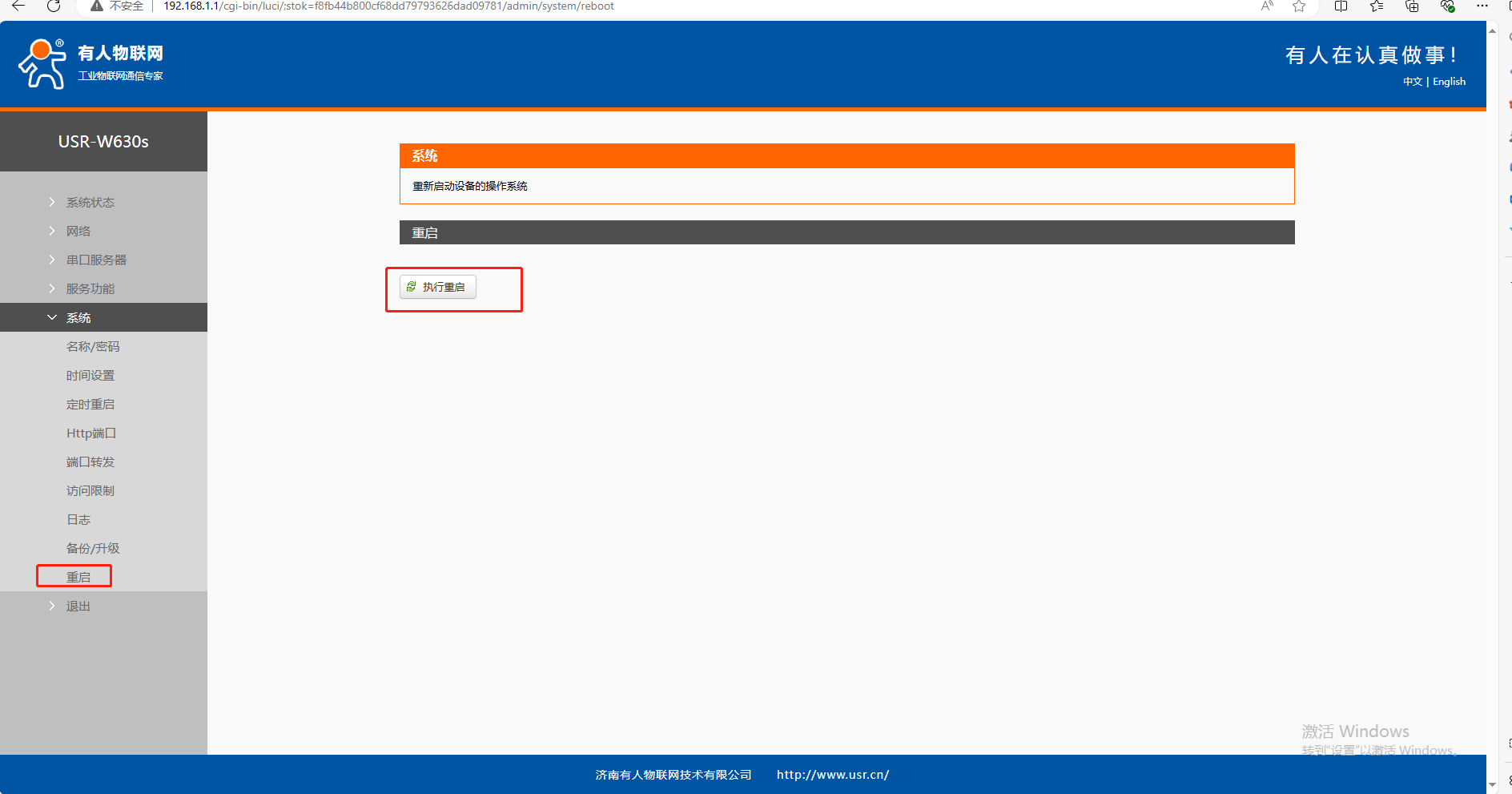

4、點開系統--重啟

點開系統，點擊重啟，網頁重啟USR-W630s，等待重啟完成，電腦重新搜索連接USR-W630s的WiFi。

四、TCPS通信

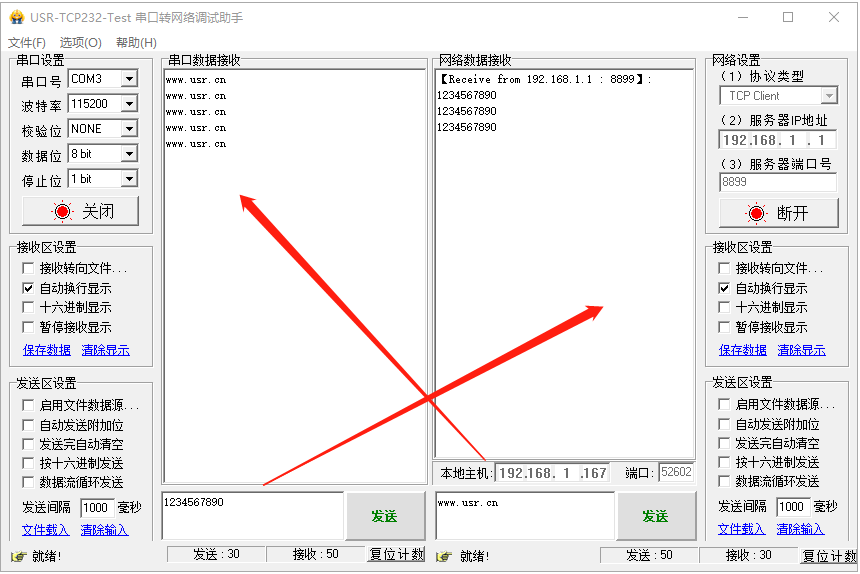

1、電腦下載并打開一個串口網絡助手，串口選擇USB-RS232串口線的端口號，串口參數和USR-W630s的串口參數保持一致。

2、網絡端，協議類型選擇TCP Client，服務器IP地址填USR-W630s的IP，192.168.1.1。服務器端口號填USR-W630s的本地端口號。點擊連接。

3、測試串口端向網絡端發送數據，網絡端也可以向串口端發送數據。

編寫人：金志方 編寫日期：2024-07-01

審核人：金志方 審核日期：2024-07-01

訂正版本：V1.0 訂正內容：初稿
