USR-DR504 V3T協議透傳 UDC 模式示例

2024-05-08

USR-DR504 V3T協議透傳 UDC 模式示例

備注：USR-DR504需要插SIM卡聯網，連接遠程服務器。

一、資料下載

USR-DR504 軟件設計手冊http://www.lifj.com.cn/Download/903.html

USR-DR504/DR514說明書（完整版）http://www.lifj.com.cn/Download/1046.html

USR-DR504 規格書http://www.lifj.com.cn/Download/904.html

USR-DR504/514 標準AT指令集http://www.lifj.com.cn/Download/1048.html

USR-DR504設置軟件http://www.lifj.com.cn/Download/907.html

【PC端調試工具】網絡調試助手串口調試助手二合一http://www.lifj.com.cn/Download/27.html

注：更多資料請查看 UDC 二次開發說明和 UDC 協議說明。

UDC 開發協議：http://www.lifj.com.cn/Download/540.html

UDC 開發幫助：http://www.lifj.com.cn/Download/539.htm

二、硬件連接

1、所需物品

USR-DR504 產品 1臺

12V端子電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-DR504 的485串口接USB-RS485串口線到電腦USB口，接好4G天線，然后產品接12V端子電源適配器上電。

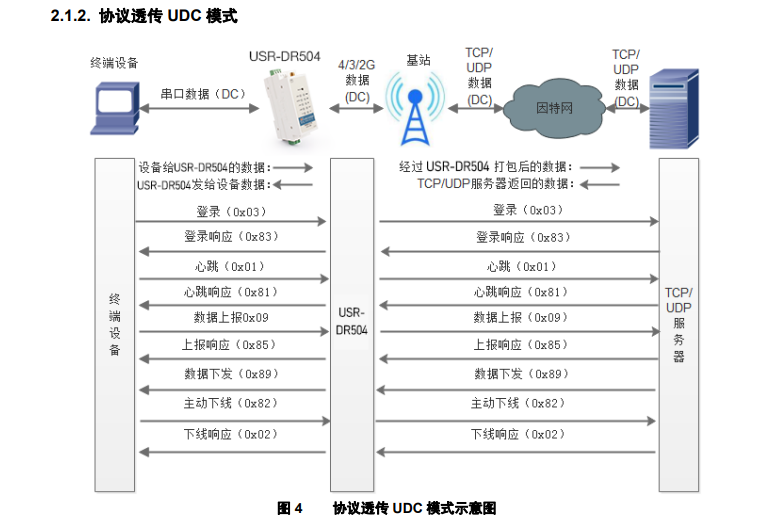

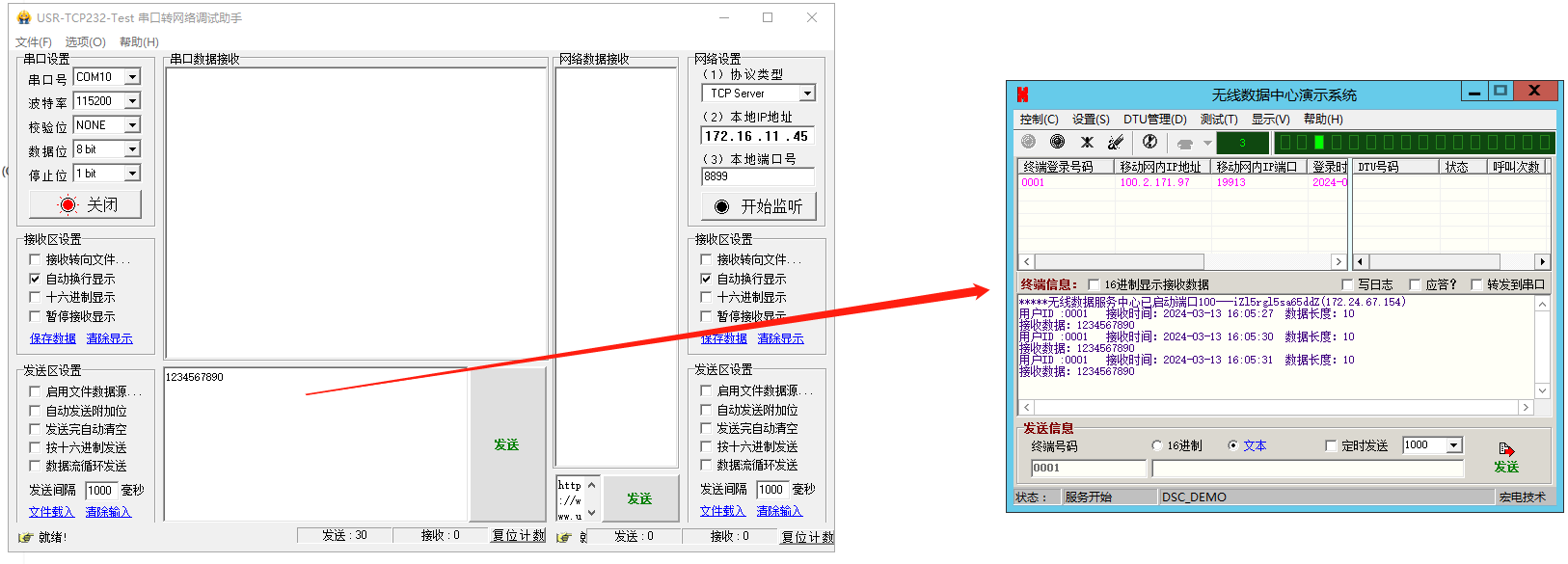

3、協議透傳UDC模式示意圖

此模式在網絡透傳模式上增加特定的注冊包和心跳包，并且對數據進行組包。

這種模式更方便用戶使用和二次開發，用戶可以理解成加入UDC 協議的網絡透傳模式。

此模式下，我們提供了服務器端二次開發包，用戶在將鏈接庫加入到自己的工程后，就可以通過調用我們提供的接口，快速開發自己的服務端，好處在于設備的上線情況和數據傳輸既能被用戶所掌握，也可以由用戶來控制，既方便了用戶開發，也提高了服務器端的統一性，穩定性和可靠性。

協議透傳對比網絡透傳模式有什么不同？

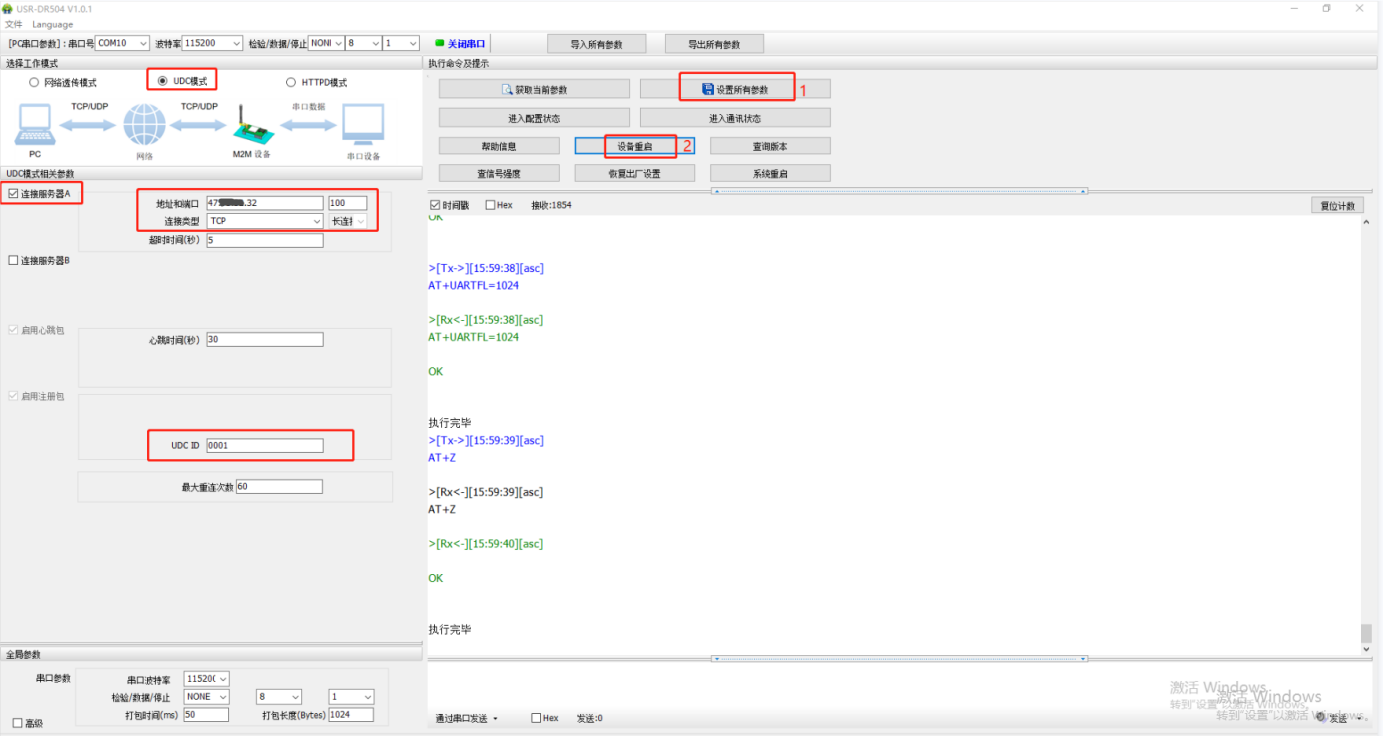

（1）設備端設置更加簡單，協議透傳模式下你不需要關注心跳包怎么寫，注冊包怎么設置，只需要按照要求設置工作模式，服務器地址，端口號，TCP/UDP 和設備 ID 即可。

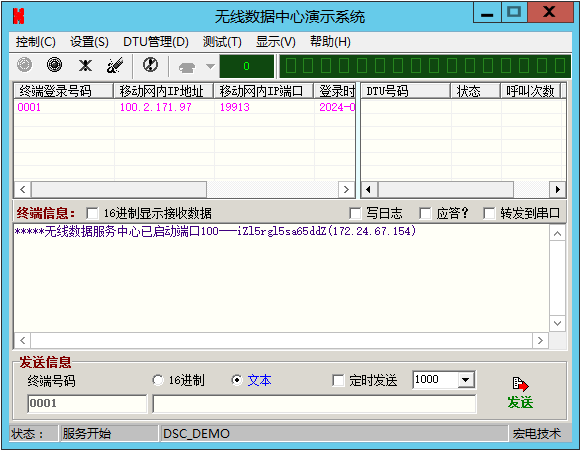

（2）服務器端簡化，可以看到設備上線信息。

（3）我們通過終端登錄號碼也就是設置軟件上輸入的 UDC ID 來區分不同的設備，可以拿到這個設備詳細的信息，同時還可通過這種方式向設備發送數據。對設備進行管理操作。

（4）提供了服務器端二次開發包給客戶使用，可以利用開發包并參考我們提供的 demo 就可以十分便捷的開發出穩定的服務器程序。

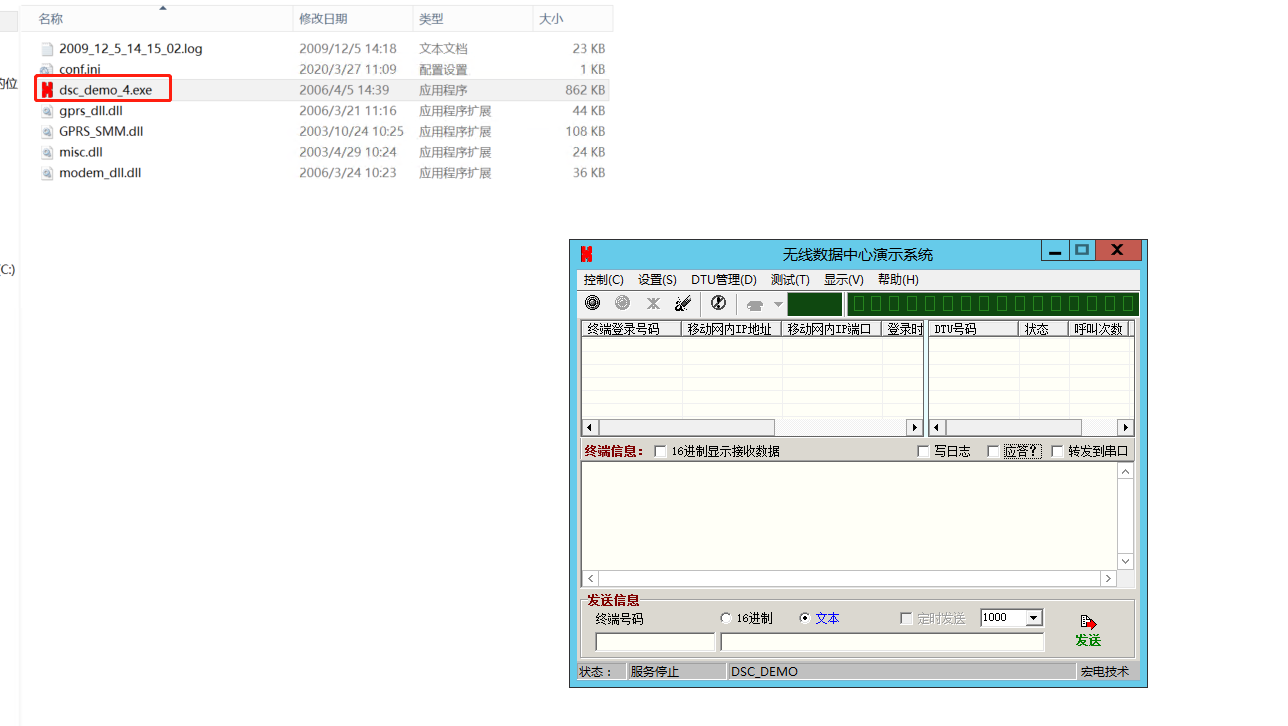

開發包是 windows 下的動態鏈接庫文件，封裝了與我們 DR504 設備通訊所需要的全部 API 接口，包括服務的啟動、數據發送、數據接收和關閉服務等等。

注：更多資料請查看 UDC 二次開發說明和 UDC 協議說明。

UDC 開發協議：http://www.lifj.com.cn/Download/540.html

UDC 開發幫助：http://www.lifj.com.cn/Download/539.html

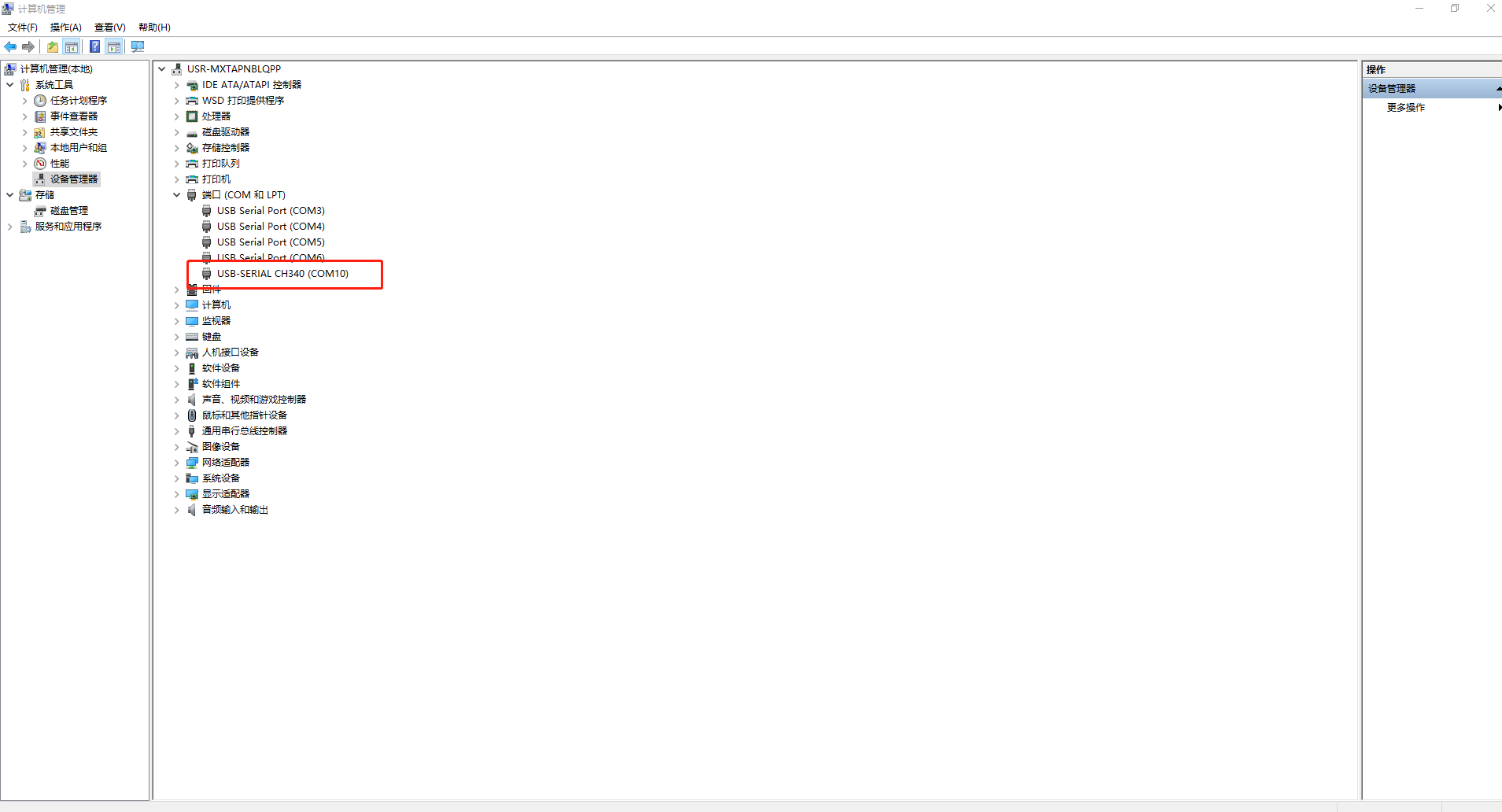

4、查看端口號

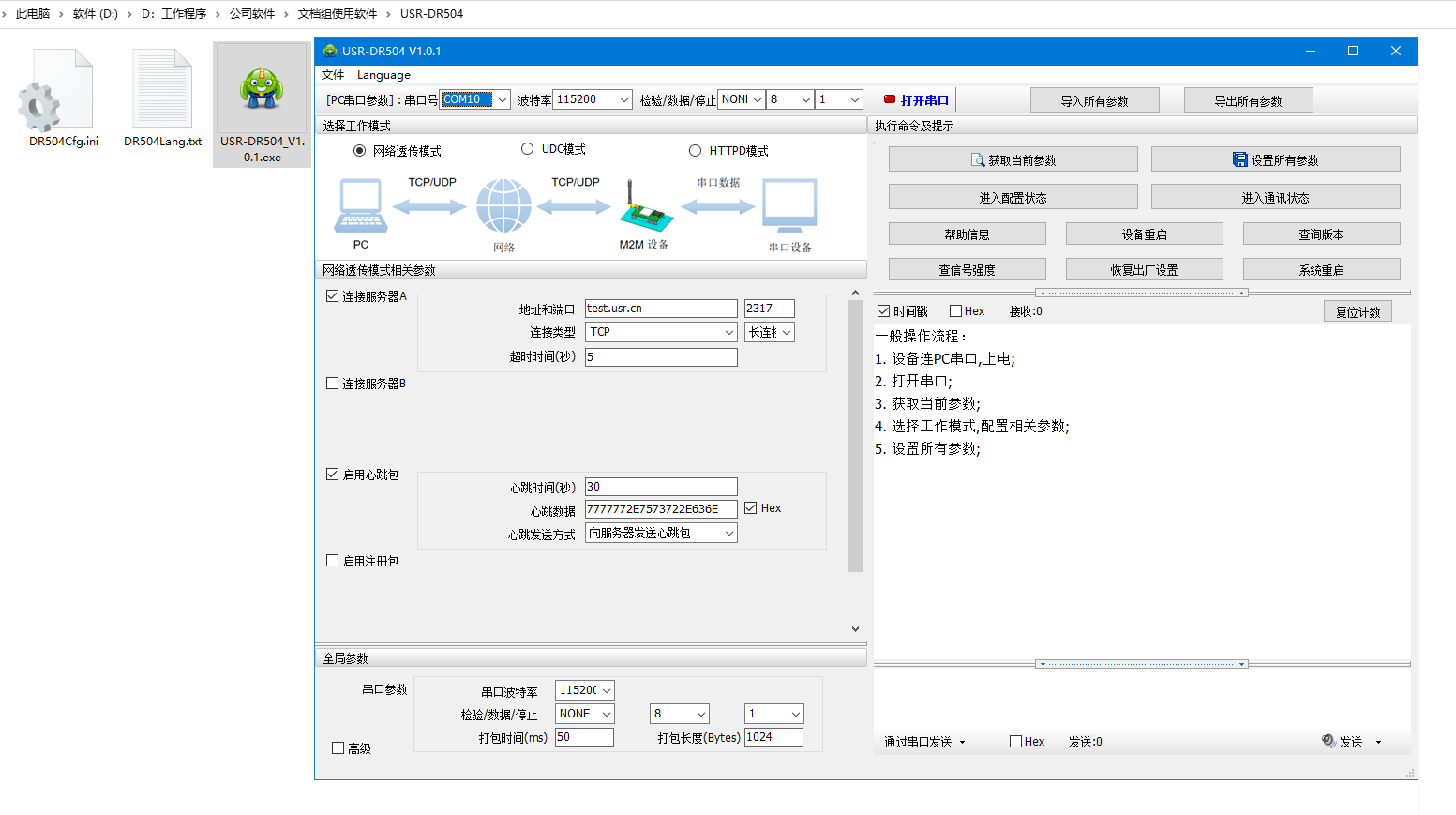

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR504的USB-RS485串口線COM口號，COM10。
